Hydrofor do studni głębinowej to w praktyce zestaw: pompa głębinowa w otworze, zawór zwrotny, zbiornik przeponowy, presostat i manometr w budynku. Zbiornik trzyma wodę pod ciśnieniem, a presostat włącza pompę, gdy ciśnienie spadnie, i wyłącza ją po jego odbudowaniu. Żeby to działało bez ciągłego „klikania” pompy, trzeba dobrać pojemność zbiornika do wydajności pompy i ustawić ciśnienie powietrza w zbiorniku nieco poniżej progu załączenia.
Wykop, rurę PE od studni do domu i ogólne zasady przyłącza omawiamy w tekście o podłączeniu studni głębinowej do domu. Tu zajmujemy się samym zestawem ciśnieniowym.
Hydrofor do studni głębinowej: z czego składa się zestaw
Słowo „hydrofor” kojarzy się z pompą powierzchniową stojącą w piwnicy. Taka pompa zasysa wodę tylko z płytkiego lustra, w praktyce do około 7 - 8 m. Przy studni wierconej woda leży zwykle głębiej, więc pompę opuszcza się do otworu, a w domu zostaje tylko część „ciśnieniowa” zestawu.
| Element | Do czego służy | Gdzie się znajduje |
|---|---|---|
| Pompa głębinowa | Tłoczy wodę z otworu do instalacji | W rurze studziennej, pod lustrem wody |
| Zawór zwrotny | Nie pozwala wodzie cofnąć się do studni po wyłączeniu pompy | W pompie albo tuż nad nią, często też drugi przy zestawie |
| Zbiornik przeponowy | Gromadzi zapas wody pod ciśnieniem i ogranicza liczbę startów pompy | W budynku, w pomieszczeniu bez mrozu |
| Presostat (wyłącznik ciśnieniowy) | Włącza i wyłącza pompę według ustawionych progów ciśnienia | Na złączce przy zbiorniku |
| Manometr | Pokazuje ciśnienie w instalacji | Na tej samej złączce |
| Zawory odcinające, spustowy i bezpieczeństwa | Pozwalają odciąć zestaw, spuścić wodę i chronią przed nadciśnieniem | Przed i za zbiornikiem |
Pompę dobiera się do głębokości, lustra wody i wydajności otworu. Ten etap opisujemy w poradniku pompa do studni głębinowej. Zbiornik i presostat dobiera się dopiero do konkretnej pompy.
Jak działa zbiornik przeponowy
Zbiornik przeponowy ma w środku gumową membranę. Z jednej strony jest woda, z drugiej poduszka powietrza (czasem azotu) o ustalonym ciśnieniu wstępnym. Gdy pompa tłoczy wodę, membrana ściska powietrze. Gdy odkręcasz kran, sprężone powietrze wypycha wodę do instalacji, a pompa stoi.
Pompa rusza dopiero, gdy ciśnienie spadnie do progu załączenia ustawionego na presostacie. Dzięki temu umycie rąk czy nalanie szklanki wody nie uruchamia silnika w studni.
Ważna rzecz przy zakupie: pojemność na tabliczce to nie ilość wody, którą zbiornik odda między włączeniami pompy. Przy typowych domowych nastawach użyteczna objętość to mniej więcej 25 - 35% pojemności nominalnej. Zbiornik 100 l oddaje więc około 30 l wody między wyłączeniem a ponownym włączeniem pompy.
Jaki zbiornik przeponowy wybrać do studni
Pojemność zbiornika dobiera się do wydajności pompy, nie do liczby kranów. Producenci silników głębinowych zalecają, by silnik po każdym starcie pracował co najmniej około 1 minuty. W tym czasie odprowadza ciepło, które powstało przy rozruchu. Wynika z tego prosta zasada: woda, którą pompa tłoczy przez minutę, powinna zmieścić się w użytecznej objętości zbiornika.
Przykład dla nastawy presostatu 2,0 bar (załączenie) i 3,5 bar (wyłączenie) oraz ciśnienia wstępnego 1,8 bar. Przy takich wartościach zbiornik oddaje około 31% pojemności nominalnej.
| Wydajność pompy w punkcie pracy | Woda tłoczona przez 1 minutę | Orientacyjna pojemność nominalna zbiornika |
|---|---|---|
| 1,2 m³/h | 20 l | ok. 65 l, w praktyce 80 l |
| 1,8 m³/h | 30 l | ok. 100 l |
| 2,4 m³/h | 40 l | ok. 130 l, w praktyce 150 l |
| 3,0 m³/h | 50 l | ok. 160 l, w praktyce 200 l |
Tabela jest liczona z prawa Boyle’a-Mariotte’a dla jednego zestawu nastaw. Przy mniejszej różnicy ciśnień (na przykład 2,0 - 3,0 bar) zbiornik oddaje mniej wody, około 23% pojemności, więc musi być większy. Do obliczeń bierz wydajność pompy przy ciśnieniu, z jakim faktycznie pracuje, a nie maksymalną z katalogu. Ta pierwsza jest zwykle wyraźnie niższa. Punkt pracy pompy możesz wstępnie wyznaczyć w kalkulatorze parametrów pompy.
Mniejszy zbiornik wystarczy przy sterowaniu falownikiem, o czym piszemy niżej. Przy studni o słabym dopływie pompa nie może tłoczyć więcej, niż oddaje otwór, co opisujemy w tekście o napływie wody do studni.

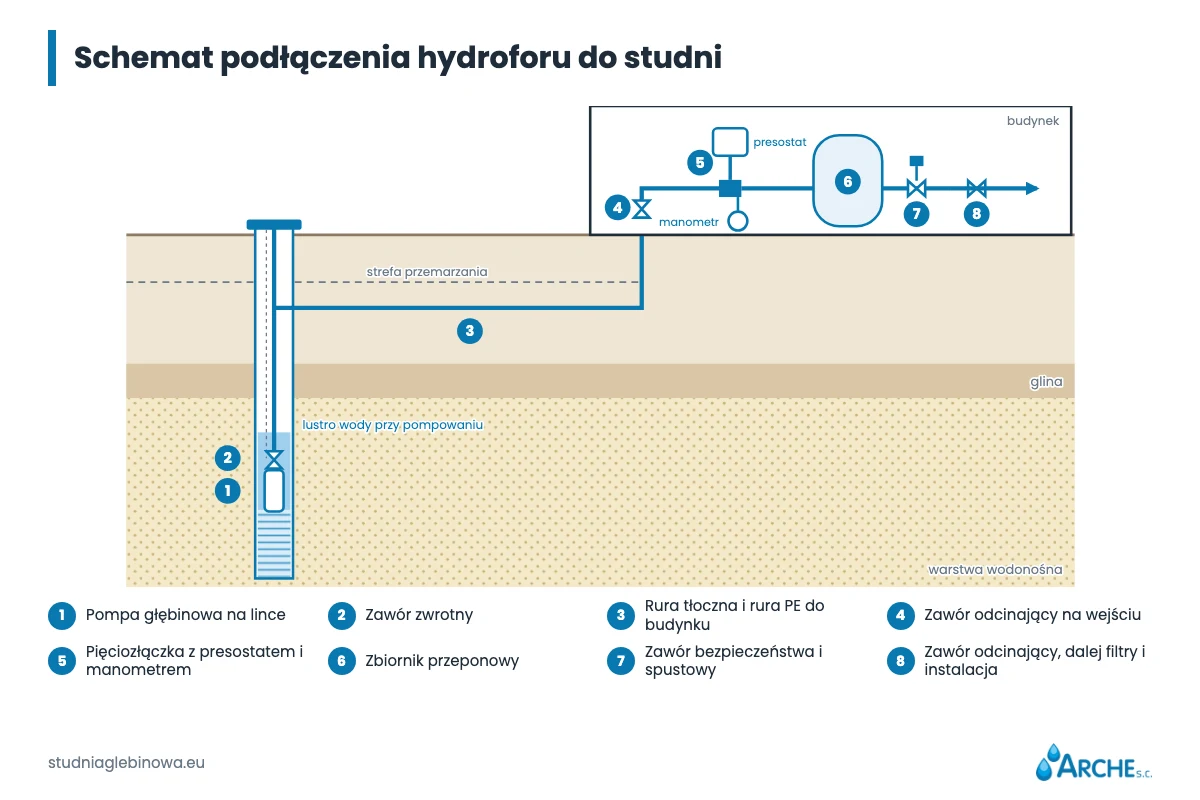

Schemat podłączenia hydroforu do studni krok po kroku
Poniżej elementy w kolejności przepływu wody, od dna studni do instalacji w domu. Szczegóły zależą od modelu pompy i zbiornika, więc zawsze porównaj je z instrukcją producenta.
- Pompa głębinowa zawieszona w rurze studziennej, poniżej najniższego lustra wody przy pompowaniu, z linką asekuracyjną.
- Zawór zwrotny na wyjściu pompy (wiele pomp ma go wbudowanego). Jeden z producentów silników zaleca montaż zaworu nie dalej niż około 7,5 m nad pompą i poniżej lustra przy pompowaniu, jeśli pompa nie ma własnego.
- Rura tłoczna w otworze i głowica studni, potem rura PE w gruncie do budynku. Głębokość ułożenia i przejście przez ścianę omawiamy w tekście o przyłączu studni i pompy.
- Zawór odcinający na wejściu do budynku.
- Złączka pięciodrogowa (tzw. pięciozłączka) przy zbiorniku. Na niej montuje się presostat, manometr, przyłącze zbiornika i wyjście do instalacji.
- Zbiornik przeponowy, możliwie blisko presostatu, żeby presostat mierzył to samo ciśnienie co w zbiorniku.
- Zawór bezpieczeństwa i zawór spustowy przy zestawie.
- Zawór odcinający za zestawem, potem ewentualne filtry i stacja uzdatniania, a dalej instalacja domowa.
Presostat steruje zasilaniem pompy. W pompach jednofazowych często jest jeszcze skrzynka z kondensatorem i zabezpieczeniem silnika. Część elektryczną, w tym osobny obwód z wyłącznikiem różnicowoprądowym, wykonuje elektryk z uprawnieniami.
Jakie ciśnienie w hydroforze ustawić
Tu mieszają się dwie wartości, które warto rozdzielić:
- ciśnienie pracy, czyli progi załączenia i wyłączenia pompy ustawiane na presostacie,
- ciśnienie wstępne powietrza w pustym zbiorniku, mierzone na zaworku z boku lub na górze zbiornika.
W domach jednorodzinnych próg załączenia ustawia się zwykle w przedziale 1,5 - 2,5 bar, a różnicę między załączeniem a wyłączeniem na około 1 - 1,5 bar. Przykładowo popularny presostat ma fabrycznie 1,4 - 2,8 bar. Górny próg musi być taki, żeby pompa osiągała go z zapasem przy danej głębokości lustra. Jeśli pompa ledwo dobija do progu wyłączenia, pracuje bez końca.
Przy typowych domowych pompach o wydajności 1 - 3 m³/h najczęściej sprawdza się układ: załączenie 2,0 bar, wyłączenie 3,5 bar i ciśnienie wstępne w zbiorniku 1,8 bar. Zbiornik ma zwykle 100 l przy pompach do około 2 m³/h oraz 150 - 200 l przy pompach wydajniejszych.

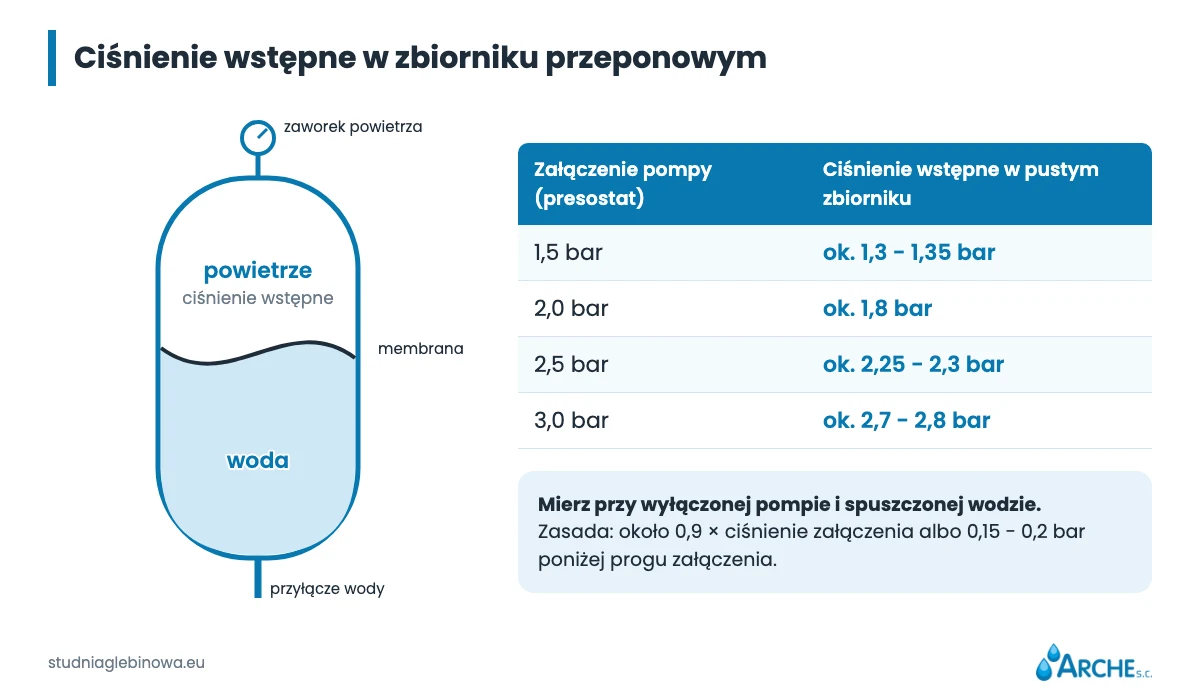

Ciśnienie wstępne w zbiorniku ustawia się nieco poniżej progu załączenia. Instrukcje producentów podają to różnie, ale wynik jest podobny: 0,9 × ciśnienie załączenia albo około 0,15 - 0,2 bar mniej niż próg załączenia.
| Załączenie pompy (presostat) | Ciśnienie wstępne w pustym zbiorniku |
|---|---|
| 1,5 bar | ok. 1,3 - 1,35 bar |
| 2,0 bar | ok. 1,8 bar |
| 2,5 bar | ok. 2,25 - 2,3 bar |
| 3,0 bar | ok. 2,7 - 2,8 bar |
Ciśnienie wstępne mierzy się tylko przy pustym zbiorniku po stronie wody: wyłącz pompę, zamknij zawór na wejściu, odkręć kran lub zawór spustowy, aż manometr pokaże zero. Dopiero wtedy przyłóż manometr do zaworka powietrza i dopompuj albo upuść powietrze. Pomiar przy wodzie w zbiorniku pokaże ciśnienie wody, a nie poduszki powietrznej.
Zbiorniki mają fabryczne ciśnienie wstępne, często 1,5 - 2 bar. Nie zakładaj, że pasuje ono do twojego presostatu. Sprawdź je przed pierwszym uruchomieniem i potem co najmniej raz w roku. Niektórzy producenci zalecają kontrolę co pół roku.
Regulacja presostatu krok po kroku
W popularnych presostatach mechanicznych pod pokrywą są dwie sprężyny z nakrętkami. Większa ustawia próg załączenia i przesuwa cały zakres pracy. Mniejsza ustawia różnicę, czyli o ile wyżej od załączenia pompa się wyłączy. W niektórych modelach śruby opisują próg wyłączenia i różnicę, więc najpierw sprawdź oznaczenia w instrukcji.
- Odczytaj obecne nastawy. Odkręć kran i patrz na manometr: zapisz, przy jakim ciśnieniu pompa rusza i przy jakim staje.
- Wyłącz zasilanie pompy i presostatu. Pod pokrywą są zaciski pod napięciem 230 V lub 400 V.
- Zdejmij pokrywę i ustaw próg załączenia większą nakrętką. Dokręcanie zwykle podnosi próg, odkręcanie go obniża. Obracaj o pół obrotu, nie więcej.
- Ustaw różnicę mniejszą nakrętką. Presostaty mają swój zakres różnicy, na przykład 0,6 - 2,3 bar, i poza niego nie wyjdziesz.
- Załóż pokrywę, włącz zasilanie i sprawdź na manometrze kilka pełnych cykli.
- Jeśli zmieniłeś próg załączenia, opróżnij zbiornik i popraw ciśnienie wstępne według tabeli wyżej.
Ostatni krok jest często pomijany. Podniesienie progu załączenia bez korekty powietrza w zbiorniku zmniejsza ilość wody oddawanej między startami i pompa zaczyna włączać się częściej.
Objawy złej nastawy i co sprawdzić
Najczęstsza skarga to pompa, która włącza się co kilkanaście sekund albo przy każdym odkręceniu kranu. Producenci pomp wymieniają tu zwykle cztery przyczyny: złe nastawy presostatu, złe ciśnienie wstępne w zbiorniku, nieszczelny zawór zwrotny i pękniętą membranę.
| Objaw | Najczęstsza przyczyna | Co sprawdzić |
|---|---|---|
| Pompa włącza się co kilka sekund | Brak powietrza w zbiorniku albo pęknięta membrana | Ciśnienie wstępne przy pustym zbiorniku; czy z zaworka powietrza nie leci woda |
| Pompa rusza sama, choć nikt nie pobiera wody | Nieszczelny zawór zwrotny albo wyciek w instalacji | Czy ciśnienie na manometrze spada przy zamkniętych kranach |
| Pompa nie wyłącza się | Próg wyłączenia wyższy niż pompa jest w stanie osiągnąć, spadek lustra wody, zużyta pompa | Maksymalne ciśnienie, jakie pompa osiąga; poziom wody w studni |
| Duże skoki ciśnienia na kranach | Za duża różnica na presostacie | Nastawę różnicy |
| Mało wody między startami | Ciśnienie wstępne za wysokie albo za niskie, za mały zbiornik | Ciśnienie wstępne i pojemność względem wydajności pompy |
| Stuki i uderzenia w rurach po wyłączeniu pompy | Zawór zwrotny | Stan i typ zaworu zwrotnego |
Każdy rozruch nagrzewa silnik i obciąża styki presostatu. Producenci silników głębinowych podają limity startów na dobę, na przykład 100 dla jednofazowych silników 4-calowych 0,75 - 4 kW w jednej z instrukcji. Przy zbiorniku bez poduszki powietrza taki limit łatwo przekroczyć.
Hydrofor czy falownik
Zestaw z presostatem daje ciśnienie wahające się między dwoma progami. Jeśli przeszkadza ci to pod prysznicem albo masz duże, zmienne pobory, rozważ sterowanie ze stałym ciśnieniem. Porównanie opisujemy w tekście o falowniku do pompy głębinowej.
Ile kosztuje montaż hydroforu przy studni
Koszt urządzeń zależy od pompy, pojemności zbiornika i osprzętu, więc nie podajemy jednej kwoty. W cenniku ARCHE montaż pompy kosztuje 700 zł netto plus materiały. Pełna instalacja przyłącza studni głębinowej to 1500 zł netto plus materiały, a skład zestawu ustalamy z klientem po pomiarach studni. Serwisujemy i regulujemy też istniejące zestawy hydroforowe, także te montowane przez inne firmy. Aktualne stawki znajdziesz w cenniku studni głębinowej.
Najczęstsze pytania
Jakie ciśnienie powinno być w zbiorniku hydroforowym?
Ciśnienie powietrza w pustym zbiorniku ustawia się nieco poniżej progu załączenia pompy, zwykle 0,9 × ciśnienie załączenia albo około 0,2 bar mniej. Przy załączeniu 2,0 bar będzie to około 1,8 bar. Mierz je zawsze przy wyłączonej pompie i spuszczonej wodzie.
Jaki zbiornik przeponowy do pompy głębinowej?
Taki, którego użyteczna objętość pomieści co najmniej minutę pracy pompy. Przy typowych nastawach zbiornik oddaje około 25 - 35% swojej pojemności, więc pompa o wydajności 1,8 m³/h potrzebuje zbiornika około 100 l. Większe pompy wymagają 150 - 200 l albo innego sposobu sterowania.
Dlaczego pompa w studni ciągle się włącza i wyłącza?
Najczęściej w zbiorniku brakuje powietrza albo membrana jest pęknięta. Druga typowa przyczyna to nieszczelny zawór zwrotny, przez który woda cofa się do studni. Sprawdź ciśnienie wstępne przy pustym zbiorniku i obserwuj manometr przy zamkniętych kranach.
Jak ustawić presostat do hydroforu?
Przy wyłączonym zasilaniu ustaw większą nakrętką próg załączenia, a mniejszą różnicę między załączeniem i wyłączeniem. Potem dopasuj ciśnienie wstępne w zbiorniku do nowego progu załączenia. Zmiany rób małymi krokami i sprawdzaj je na manometrze.
Czy pompa głębinowa może pracować bez zbiornika przeponowego?
Z samym presostatem nie, bo pompa włączałaby się przy każdym odkręceniu kranu. Nawet układy z falownikiem i stałym ciśnieniem potrzebują małego zbiornika, który pokrywa drobne pobory i nieszczelności.
Źródła
- Grundfos, Hydro Solo-S, instrukcja instalacji i obsługi: ciśnienie wstępne 0,9 × ciśnienie załączenia, kontrola co najmniej raz w roku, przyczyny zbyt częstych startów
- Zilmet, instrukcja zbiorników do studni (rev. 08.2020): ciśnienie wstępne 2 psi poniżej załączenia, kontrola co 6 miesięcy, zbiornik blisko presostatu, zawór bezpieczeństwa
- Franklin Electric, AIM Manual: Submersible Systems (2026): minimalny czas pracy 1 minuta, limity startów na dobę, położenie zaworu zwrotnego
- Instrukcja wyłącznika ciśnieniowego Italtecnica PM5 / PT5 / PT12: nastawy fabryczne, zakres różnicy, kolejność regulacji
