Hydrofor pro vrtanou studnu: membránová nádoba, tlakový spínač a tlak
Hydrofor pro vrtanou studnu je v praxi sestava: ponorné čerpadlo ve vrtu, zpětný ventil, membránová tlaková nádoba, tlakový spínač a manometr v budově. Nádoba drží vodu pod tlakem a tlakový spínač zapne čerpadlo, když tlak klesne, a vypne ho, jakmile se tlak obnoví. Aby to fungovalo bez neustálého „cvakání“ čerpadla, je třeba sladit objem nádoby s průtokem čerpadla a nastavit tlak vzduchu v nádobě o něco pod hranici zapnutí.
Výkop, PE potrubí od studny k domu a obecné zásady přípojky popisujeme v článku o připojení vrtané studny k domu. Zde se zabýváme pouze samotnou tlakovou sestavou.
Hydrofor pro vrtanou studnu: z čeho se sestava skládá
Slovo „hydrofor“ se většinou pojí s povrchovým čerpadlem stojícím ve sklepě. Takové čerpadlo nasává vodu jen z mělké hladiny, v praxi zhruba do 7 - 8 m. U vrtané studny bývá voda obvykle hlouběji, proto se čerpadlo spouští do vrtu a v domě zůstává jen „tlaková“ část sestavy.
| Prvek | K čemu slouží | Kde se nachází |
|---|---|---|
| Ponorné čerpadlo | Dopravuje vodu z vrtu do rozvodů | V pažnici studny, pod hladinou vody |
| Zpětný ventil | Nedovolí, aby voda po vypnutí čerpadla stekla zpět do studny | V čerpadle nebo těsně nad ním, často také druhý u sestavy |
| Membránová tlaková nádoba | Uchovává zásobu vody pod tlakem a omezuje počet spuštění čerpadla | V budově, v nezámrzné místnosti |
| Presostat (tlakový spínač) | Zapíná a vypíná čerpadlo podle nastavených mezí tlaku | Na armatuře u nádoby |
| Manometr | Ukazuje tlak v rozvodech | Na téže armatuře |
| Uzavírací, vypouštěcí a pojistné ventily | Umožňují odstavit sestavu, vypustit vodu a chrání před přetlakem | Před nádobou a za ní |
Čerpadlo se volí podle hloubky, hladiny vody a vydatnosti vrtu. Tuto fázi popisujeme v průvodci čerpadlo pro vrtanou studnu. Nádoba a tlakový spínač se volí až ke konkrétnímu čerpadlu.
Jak funguje membránová tlaková nádoba
Membránová tlaková nádoba má uvnitř pryžovou membránu. Na jedné straně je voda, na druhé vzduchový polštář (někdy dusík) o stanoveném předtlaku. Když čerpadlo dodává vodu, membrána stlačuje vzduch. Když otevřete kohoutek, stlačený vzduch vytlačuje vodu do rozvodů a čerpadlo stojí.
Čerpadlo se rozběhne až ve chvíli, kdy tlak klesne na hranici zapnutí nastavenou na tlakovém spínači. Díky tomu umytí rukou nebo natočení sklenice vody nespustí motor ve studni.
Důležitá věc při nákupu: objem na štítku není množství vody, které nádoba vydá mezi zapnutími čerpadla. Při běžném domácím nastavení je využitelný objem zhruba 25 - 35% jmenovitého objemu. Nádoba 100 l tedy vydá přibližně 30 l vody mezi vypnutím a opětovným zapnutím čerpadla.
Jakou membránovou tlakovou nádobu zvolit ke studni
Objem nádoby se volí podle průtoku čerpadla, nikoli podle počtu kohoutků. Výrobci ponorných motorů doporučují, aby motor po každém spuštění běžel alespoň zhruba 1 minutu. Během té doby odvede teplo, které vzniklo při rozběhu. Z toho plyne jednoduché pravidlo: voda, kterou čerpadlo dodá za minutu, by se měla vejít do využitelného objemu nádoby.
Příklad pro nastavení tlakového spínače 2,0 bar (zapnutí) a 3,5 bar (vypnutí) a předtlak 1,8 bar. Při těchto hodnotách nádoba vydá přibližně 31% jmenovitého objemu.
| Průtok čerpadla v pracovním bodě | Voda dodaná za 1 minutu | Orientační jmenovitý objem nádoby |
|---|---|---|
| 1,2 m³/h | 20 l | cca 65 l, v praxi 80 l |
| 1,8 m³/h | 30 l | cca 100 l |
| 2,4 m³/h | 40 l | cca 130 l, v praxi 150 l |
| 3,0 m³/h | 50 l | cca 160 l, v praxi 200 l |
Tabulka je vypočtena podle Boyleova-Mariottova zákona pro jednu sadu nastavení. Při menším rozdílu tlaků (například 2,0 - 3,0 bar) nádoba vydá méně vody, přibližně 23% objemu, a proto musí být větší. Pro výpočet použijte průtok čerpadla při tlaku, se kterým skutečně pracuje, nikoli maximální hodnotu z katalogu. Ta první je obvykle výrazně nižší. Pracovní bod čerpadla můžete předběžně určit v kalkulačce parametrů čerpadla.
Menší nádoba stačí při řízení frekvenčním měničem, o čemž píšeme níže. U studny se slabým přítokem nesmí čerpadlo dodávat víc, než vrt vydá, což popisujeme v článku o přítoku vody do studny.

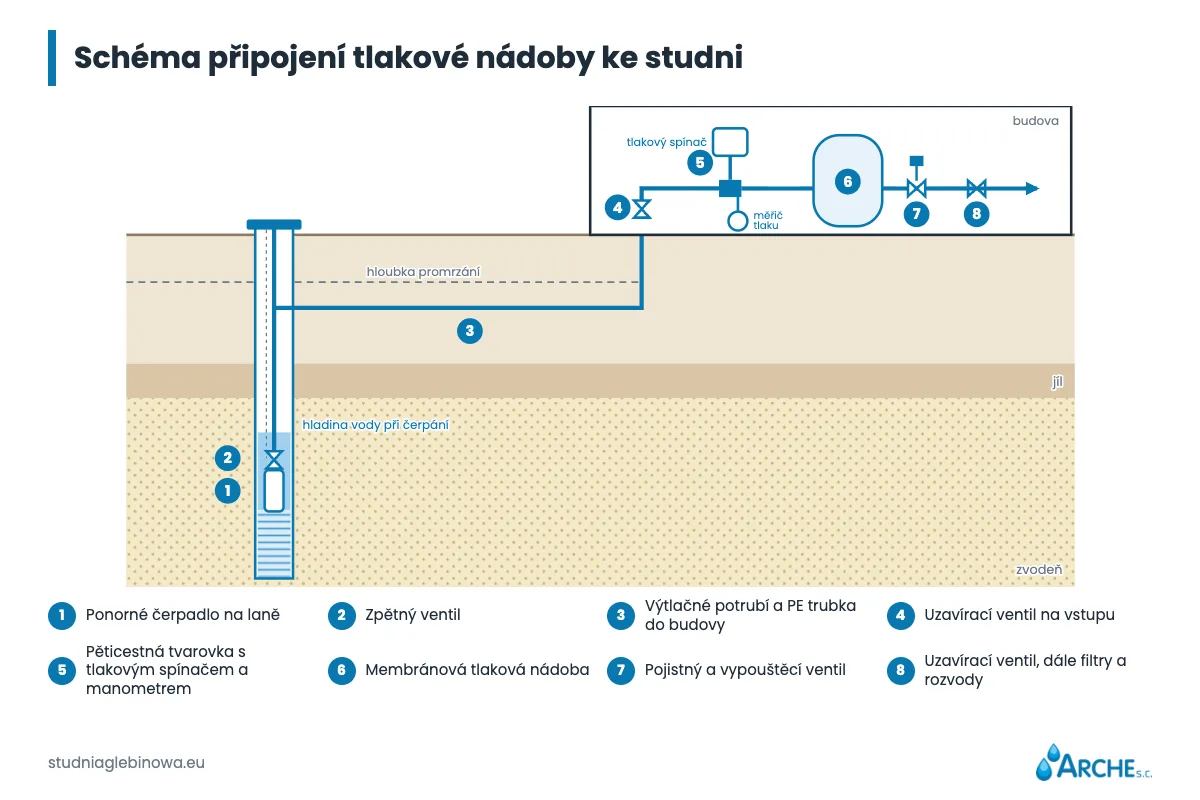

Schéma připojení hydroforu ke studni krok za krokem
Níže jsou prvky v pořadí podle toku vody, od dna studny po rozvody v domě. Podrobnosti závisí na modelu čerpadla a nádoby, proto je vždy porovnejte s návodem výrobce.
- Ponorné čerpadlo zavěšené v pažnici studny, pod nejnižší hladinou vody při čerpání, s jisticím lankem.
- Zpětný ventil na výstupu čerpadla (mnoho čerpadel ho má vestavěný). Jeden z výrobců motorů doporučuje montáž ventilu nejdále zhruba 7,5 m nad čerpadlem a pod hladinou při čerpání, pokud čerpadlo nemá vlastní.
- Výtlačné potrubí ve vrtu a hlavice studny, poté PE potrubí v zemi do budovy. Hloubku uložení a průchod zdí popisujeme v článku o přípojce studny a čerpadla.
- Uzavírací ventil na vstupu do budovy.
- Pěticestná armatura (tzv. pětice) u nádoby. Na ni se montuje tlakový spínač, manometr, přípojka nádoby a výstup do rozvodů.
- Membránová tlaková nádoba, co nejblíže tlakovému spínači, aby tlakový spínač měřil stejný tlak jako v nádobě.
- Pojistný ventil a vypouštěcí ventil u sestavy.
- Uzavírací ventil za sestavou, poté případné filtry a stanice úpravy vody a dále domovní rozvody.
Tlakový spínač ovládá napájení čerpadla. U jednofázových čerpadel bývá často ještě skříňka s kondenzátorem a ochranou motoru. Elektrickou část, včetně samostatného obvodu s proudovým chráničem, provádí elektrikář s oprávněním.
Jaký tlak v hydroforu nastavit
Zde se mísí dvě hodnoty, které je dobré od sebe oddělit:
- pracovní tlak, tedy meze zapnutí a vypnutí čerpadla nastavované na tlakovém spínači,
- předtlak vzduchu v prázdné nádobě, měřený na ventilku na boku nebo nahoře na nádobě.
V rodinných domech se hranice zapnutí obvykle nastavuje v rozmezí 1,5 - 2,5 bar a rozdíl mezi zapnutím a vypnutím zhruba na 1 - 1,5 bar. Například oblíbený tlakový spínač má z výroby nastaveno 1,4 - 2,8 bar. Horní hranice musí být taková, aby ji čerpadlo při dané hloubce hladiny dosahovalo s rezervou. Pokud čerpadlo sotva dosáhne hranice vypnutí, běží bez konce.
U běžných domácích čerpadel s průtokem 1 - 3 m³/h se nejčastěji osvědčuje nastavení: zapnutí 2,0 bar, vypnutí 3,5 bar a předtlak v nádobě 1,8 bar. Nádoba mívá obvykle 100 l u čerpadel zhruba do 2 m³/h a 150 - 200 l u výkonnějších čerpadel.

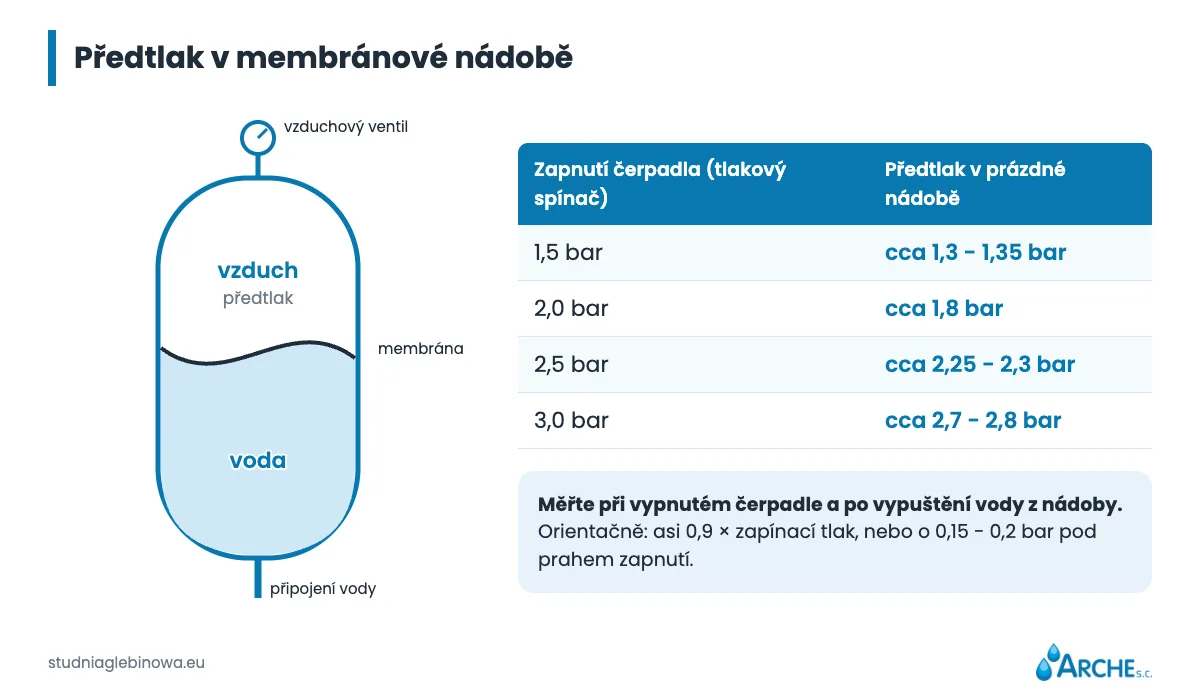

Předtlak v nádobě se nastavuje o něco pod hranici zapnutí. Návody výrobců to uvádějí různě, ale výsledek je podobný: 0,9 × tlak zapnutí nebo zhruba o 0,15 - 0,2 bar méně, než je hranice zapnutí.
| Zapnutí čerpadla (tlakový spínač) | Předtlak v prázdné nádobě |
|---|---|
| 1,5 bar | cca 1,3 - 1,35 bar |
| 2,0 bar | cca 1,8 bar |
| 2,5 bar | cca 2,25 - 2,3 bar |
| 3,0 bar | cca 2,7 - 2,8 bar |
Předtlak se měří pouze při prázdné nádobě na straně vody: vypněte čerpadlo, zavřete ventil na vstupu a otevřete kohoutek nebo vypouštěcí ventil, dokud manometr neukáže nulu. Teprve pak přiložte manometr k vzduchovému ventilku a vzduch dofoukněte nebo vypusťte. Měření s vodou v nádobě ukáže tlak vody, nikoli vzduchového polštáře.
Nádoby mají předtlak nastavený z výroby, často 1,5 - 2 bar. Nepředpokládejte, že odpovídá vašemu tlakovému spínači. Zkontrolujte ho před prvním spuštěním a poté alespoň jednou ročně. Někteří výrobci doporučují kontrolu každého půl roku.
Seřízení tlakového spínače krok za krokem
U běžných mechanických tlakových spínačů jsou pod krytem dvě pružiny s maticemi. Větší nastavuje hranici zapnutí a posouvá celý pracovní rozsah. Menší nastavuje rozdíl, tedy o kolik výše než při zapnutí se čerpadlo vypne. U některých modelů šrouby určují hranici vypnutí a rozdíl, proto nejprve zkontrolujte značení v návodu.
- Odečtěte současné nastavení. Otevřete kohoutek a sledujte manometr: zapište si, při jakém tlaku se čerpadlo rozběhne a při jakém se zastaví.
- Vypněte napájení čerpadla a tlakového spínače. Pod krytem jsou svorky pod napětím 230 V nebo 400 V.
- Sejměte kryt a větší maticí nastavte hranici zapnutí. Utahování hranici obvykle zvyšuje, povolování ji snižuje. Otáčejte nejvýše o půl otáčky.
- Menší maticí nastavte rozdíl. Tlakové spínače mají svůj rozsah rozdílu, například 0,6 - 2,3 bar, a mimo něj se nedostanete.
- Nasaďte kryt, zapněte napájení a na manometru zkontrolujte několik úplných cyklů.
- Pokud jste změnili hranici zapnutí, vyprázdněte nádobu a upravte předtlak podle tabulky výše.
Poslední krok se často vynechává. Zvýšení hranice zapnutí bez úpravy vzduchu v nádobě snižuje množství vody vydané mezi spuštěními a čerpadlo se začne zapínat častěji.
Příznaky špatného nastavení a co zkontrolovat
Nejčastější stížností je čerpadlo, které se zapíná každých deset až dvacet sekund nebo při každém otevření kohoutku. Výrobci čerpadel zde obvykle uvádějí čtyři příčiny: špatné nastavení tlakového spínače, špatný předtlak v nádobě, netěsný zpětný ventil a prasklou membránu.
| Příznak | Nejčastější příčina | Co zkontrolovat |
|---|---|---|
| Čerpadlo se zapíná každých několik sekund | Chybí vzduch v nádobě nebo je prasklá membrána | Předtlak při prázdné nádobě; zda ze vzduchového ventilku neteče voda |
| Čerpadlo se samo rozběhne, i když nikdo neodebírá vodu | Netěsný zpětný ventil nebo únik v rozvodech | Zda tlak na manometru klesá při zavřených kohoutcích |
| Čerpadlo se nevypíná | Hranice vypnutí vyšší, než čerpadlo dokáže dosáhnout, pokles hladiny vody, opotřebované čerpadlo | Maximální tlak, kterého čerpadlo dosáhne; hladina vody ve studni |
| Velké výkyvy tlaku na kohoutcích | Příliš velký rozdíl na tlakovém spínači | Nastavení rozdílu |
| Málo vody mezi spuštěními | Příliš vysoký nebo příliš nízký předtlak, příliš malá nádoba | Předtlak a objem vzhledem k průtoku čerpadla |
| Klepání a rázy v potrubí po vypnutí čerpadla | Zpětný ventil | Stav a typ zpětného ventilu |
Každý rozběh zahřívá motor a zatěžuje kontakty tlakového spínače. Výrobci ponorných motorů uvádějí limity spuštění za den, například 100 pro jednofázové 4palcové motory 0,75 - 4 kW v jednom z návodů. U nádoby bez vzduchového polštáře lze takový limit snadno překročit.
Hydrofor, nebo frekvenční měnič
Sestava s tlakovým spínačem dává tlak kolísající mezi dvěma hranicemi. Pokud vám to vadí ve sprše nebo máte velké a proměnlivé odběry, zvažte řízení s konstantním tlakem. Srovnání popisujeme v článku o frekvenčním měniči pro ponorné čerpadlo.
Kolik stojí montáž hydroforu u studny
Cena zařízení závisí na čerpadle, objemu nádoby a příslušenství, proto neuvádíme jednu částku. V ceníku ARCHE stojí montáž čerpadla 700 PLN netto plus materiál. Kompletní instalace přípojky vrtané studny stojí 1500 PLN netto plus materiál a složení sestavy domlouváme se zákazníkem po měření studny. Servisujeme a seřizujeme také stávající hydroforové sestavy, včetně těch, které montovaly jiné firmy. Aktuální sazby najdete v ceníku vrtaných studní.
Nejčastější otázky
Jaký tlak by měl být v hydroforové nádobě?
Tlak vzduchu v prázdné nádobě se nastavuje o něco pod hranici zapnutí čerpadla, obvykle 0,9 × tlak zapnutí nebo zhruba o 0,2 bar méně. Při zapnutí na 2,0 bar to bude přibližně 1,8 bar. Měřte ho vždy při vypnutém čerpadle a vypuštěné vodě.
Jakou membránovou tlakovou nádobu k ponornému čerpadlu?
Takovou, jejíž využitelný objem pojme alespoň minutu chodu čerpadla. Při běžném nastavení nádoba vydá přibližně 25 - 35% svého objemu, takže čerpadlo s průtokem 1,8 m³/h potřebuje nádobu zhruba 100 l. Větší čerpadla vyžadují 150 - 200 l nebo jiný způsob řízení.
Proč se čerpadlo ve studni neustále zapíná a vypíná?
Nejčastěji v nádobě chybí vzduch nebo je membrána prasklá. Druhou typickou příčinou je netěsný zpětný ventil, kterým voda stéká zpět do studny. Zkontrolujte předtlak při prázdné nádobě a sledujte manometr při zavřených kohoutcích.
Jak nastavit tlakový spínač hydroforu?
Při vypnutém napájení nastavte větší maticí hranici zapnutí a menší maticí rozdíl mezi zapnutím a vypnutím. Poté přizpůsobte předtlak v nádobě nové hranici zapnutí. Změny provádějte po malých krocích a kontrolujte je na manometru.
Může ponorné čerpadlo pracovat bez membránové tlakové nádoby?
Jen s tlakovým spínačem ne, protože čerpadlo by se zapínalo při každém otevření kohoutku. I systémy s frekvenčním měničem a konstantním tlakem potřebují malou nádobu, která pokryje drobné odběry a netěsnosti.
Zdroje
- Grundfos, Hydro Solo-S, návod k instalaci a obsluze: předtlak 0,9 × tlak zapnutí, kontrola alespoň jednou ročně, příčiny příliš častého spouštění
- Zilmet, návod k nádobám pro studny (rev. 08.2020): předtlak o 2 psi nižší než tlak zapnutí, kontrola každých 6 měsíců, nádoba blízko tlakového spínače, pojistný ventil
- Franklin Electric, AIM Manual: Submersible Systems (2026): minimální doba chodu 1 minuta, limity spuštění za den, umístění zpětného ventilu
- Návod k tlakovému spínači Italtecnica PM5 / PT5 / PT12: nastavení z výroby, rozsah rozdílu, postup seřízení
