Hydrofor pre vŕtanú studňu: membránová nádoba, tlakový spínač a tlak
Hydrofor pre vŕtanú studňu je v praxi zostava: ponorné čerpadlo vo vrte, spätný ventil, membránová nádoba, presostat a manometer v budove. Nádoba udržiava vodu pod tlakom a presostat zapne čerpadlo, keď tlak klesne, a vypne ho, keď sa tlak obnoví. Aby to fungovalo bez neustáleho „cvakania“ čerpadla, treba zladiť objem nádoby s výkonom čerpadla a nastaviť tlak vzduchu v nádobe mierne pod hranicu zapnutia.
Výkop, PE potrubie zo studne do domu a všeobecné zásady prípojky rozoberáme v článku o pripojení vŕtanej studne k domu. Tu sa venujeme samotnej tlakovej zostave.
Hydrofor pre vŕtanú studňu: z čoho sa skladá zostava
Slovo „hydrofor“ sa spája s povrchovým čerpadlom, ktoré stojí v pivnici. Takéto čerpadlo nasáva vodu len z plytkej hladiny, v praxi približne do 7 - 8 m. Pri vŕtanej studni je voda zvyčajne hlbšie, preto sa čerpadlo spúšťa do vrtu a v dome zostáva len „tlaková“ časť zostavy.
| Prvok | Na čo slúži | Kde sa nachádza |
|---|---|---|
| Ponorné čerpadlo | Čerpá vodu z vrtu do rozvodu | V pažnici studne, pod hladinou vody |
| Spätný ventil | Bráni tomu, aby sa voda po vypnutí čerpadla vrátila do studne | V čerpadle alebo tesne nad ním, často aj druhý pri zostave |
| Membránová nádoba | Uchováva zásobu vody pod tlakom a obmedzuje počet štartov čerpadla | V budove, v nezamŕzajúcej miestnosti |
| Presostat (tlakový spínač) | Zapína a vypína čerpadlo podľa nastavených tlakových hraníc | Na spojke pri nádobe |
| Manometer | Ukazuje tlak v rozvode | Na tej istej spojke |
| Uzatváracie, vypúšťací a poistný ventil | Umožňujú odstaviť zostavu, vypustiť vodu a chránia pred pretlakom | Pred nádobou a za ňou |
Čerpadlo sa vyberá podľa hĺbky, hladiny vody a výdatnosti vrtu. Tejto fáze sa venujeme v návode čerpadlo do vŕtanej studne. Nádoba a presostat sa vyberajú až ku konkrétnemu čerpadlu.
Ako funguje membránová nádoba
Membránová nádoba má vo vnútri gumovú membránu. Na jednej strane je voda, na druhej vzduchový vankúš (niekedy dusík) s nastaveným predtlakom. Keď čerpadlo čerpá vodu, membrána stláča vzduch. Keď otvoríte kohútik, stlačený vzduch vytláča vodu do rozvodu a čerpadlo stojí.
Čerpadlo sa rozbehne až vtedy, keď tlak klesne na hranicu zapnutia nastavenú na presostate. Vďaka tomu umytie rúk alebo napustenie pohára vody nespustí motor v studni.
Dôležitá vec pri kúpe: objem na typovom štítku nie je množstvo vody, ktoré nádoba vydá medzi zapnutiami čerpadla. Pri bežných domácich nastaveniach je využiteľný objem približne 25 - 35% menovitého objemu. Nádoba 100 l teda vydá asi 30 l vody medzi vypnutím a opätovným zapnutím čerpadla.
Akú membránovú nádobu zvoliť ku studni
Objem nádoby sa volí podľa výkonu čerpadla, nie podľa počtu kohútikov. Výrobcovia ponorných motorov odporúčajú, aby motor po každom štarte bežal aspoň približne 1 minútu. Počas tohto času odvádza teplo, ktoré vzniklo pri rozbehu. Z toho vyplýva jednoduché pravidlo: voda, ktorú čerpadlo vytlačí za minútu, by sa mala zmestiť do využiteľného objemu nádoby.
Príklad pre nastavenie presostatu 2,0 bar (zapnutie) a 3,5 bar (vypnutie) a predtlak 1,8 bar. Pri takých hodnotách nádoba vydá približne 31% menovitého objemu.
| Výkon čerpadla v pracovnom bode | Voda vytlačená za 1 minútu | Orientačný menovitý objem nádoby |
|---|---|---|
| 1,2 m³/h | 20 l | cca 65 l, v praxi 80 l |
| 1,8 m³/h | 30 l | cca 100 l |
| 2,4 m³/h | 40 l | cca 130 l, v praxi 150 l |
| 3,0 m³/h | 50 l | cca 160 l, v praxi 200 l |
Tabuľka je vypočítaná podľa Boylovho-Mariottovho zákona pre jednu sadu nastavení. Pri menšom rozdiele tlakov (napríklad 2,0 - 3,0 bar) nádoba vydá menej vody, približne 23% objemu, preto musí byť väčšia. Do výpočtov berte výkon čerpadla pri tlaku, pri ktorom skutočne pracuje, a nie maximálny výkon z katalógu. Ten prvý je zvyčajne výrazne nižší. Pracovný bod čerpadla môžete predbežne určiť v kalkulačke parametrov čerpadla.
Menšia nádoba postačí pri riadení frekvenčným meničom, o ktorom píšeme nižšie. Pri studni so slabým prítokom nesmie čerpadlo čerpať viac, než vrt dáva, čo opisujeme v článku o prítoku vody do studne.

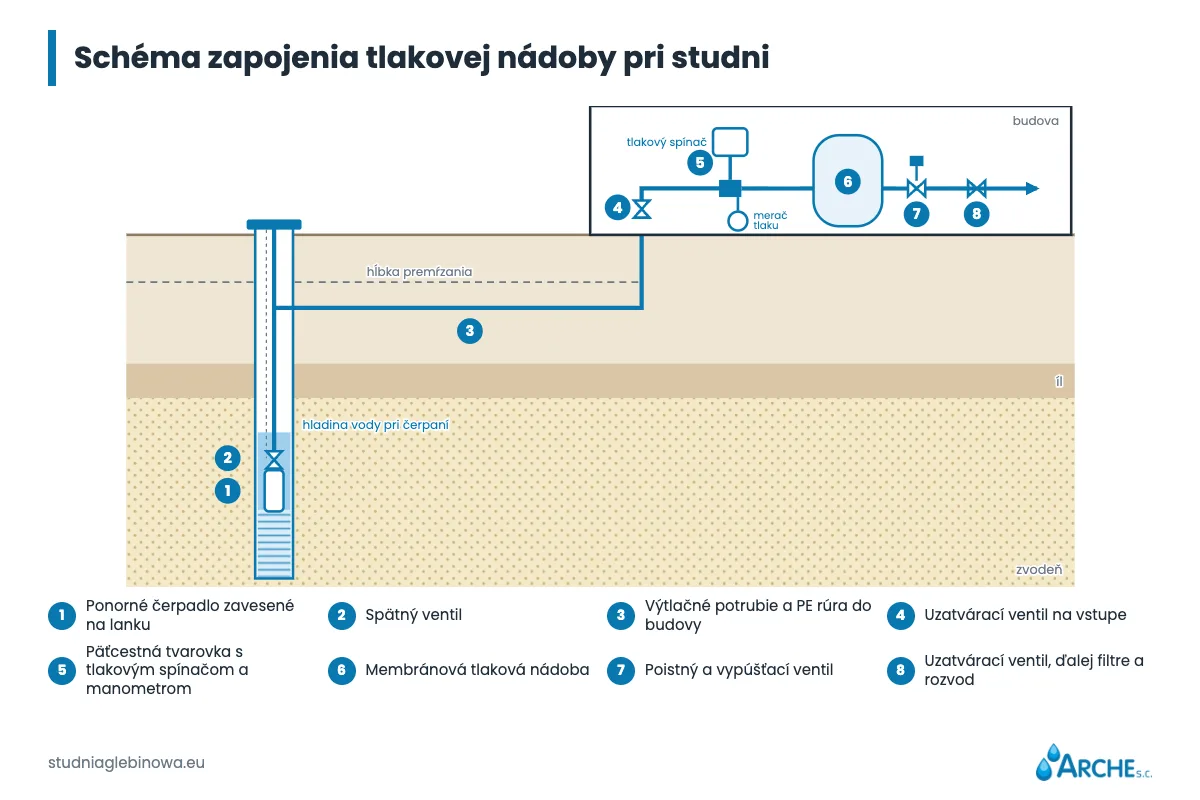

Schéma pripojenia hydroforu k studni krok za krokom
Nižšie sú prvky v poradí podľa toku vody, od dna studne po rozvod v dome. Podrobnosti závisia od modelu čerpadla a nádoby, preto ich vždy porovnajte s návodom výrobcu.
- Ponorné čerpadlo zavesené v pažnici studne, pod najnižšou hladinou vody pri čerpaní, s istiacim lanom.
- Spätný ventil na výstupe čerpadla (mnohé čerpadlá ho majú zabudovaný). Jeden z výrobcov motorov odporúča montáž ventilu nie ďalej ako približne 7,5 m nad čerpadlom a pod hladinou pri čerpaní, ak čerpadlo nemá vlastný.
- Výtlačné potrubie vo vrte a hlava studne, potom PE potrubie v zemi do budovy. Hĺbku uloženia a prechod cez stenu rozoberáme v článku o prípojke studne a čerpadla.
- Uzatvárací ventil na vstupe do budovy.
- Päťcestná spojka (tzv. päťcestka) pri nádobe. Na ňu sa montuje presostat, manometer, prípojka nádoby a výstup do rozvodu.
- Membránová nádoba čo najbližšie k presostatu, aby presostat meral ten istý tlak ako v nádobe.
- Poistný ventil a vypúšťací ventil pri zostave.
- Uzatvárací ventil za zostavou, potom prípadné filtre a stanica na úpravu vody a ďalej domový rozvod.
Presostat riadi napájanie čerpadla. Pri jednofázových čerpadlách je často aj skrinka s kondenzátorom a ochranou motora. Elektrickú časť vrátane samostatného okruhu s prúdovým chráničom vykonáva elektrikár s oprávnením.
Aký tlak nastaviť v hydrofore
Tu sa miešajú dve hodnoty, ktoré je dobré od seba oddeliť:
- pracovný tlak, teda hranice zapnutia a vypnutia čerpadla nastavované na presostate,
- predtlak vzduchu v prázdnej nádobe, meraný na ventiliku na boku alebo navrchu nádoby.
V rodinných domoch sa hranica zapnutia zvyčajne nastavuje v rozsahu 1,5 - 2,5 bar a rozdiel medzi zapnutím a vypnutím približne na 1 - 1,5 bar. Napríklad populárny presostat má z výroby nastavené 1,4 - 2,8 bar. Horná hranica musí byť taká, aby ju čerpadlo pri danej hĺbke hladiny dosahovalo s rezervou. Ak čerpadlo hranicu vypnutia sotva dosiahne, beží bez konca.
Pri bežných domácich čerpadlách s výkonom 1 - 3 m³/h sa najčastejšie osvedčuje nastavenie: zapnutie 2,0 bar, vypnutie 3,5 bar a predtlak v nádobe 1,8 bar. Nádoba má zvyčajne 100 l pri čerpadlách do približne 2 m³/h a 150 - 200 l pri výkonnejších čerpadlách.
Predtlak v nádobe sa nastavuje mierne pod hranicu zapnutia. Návody výrobcov to uvádzajú rôzne, ale výsledok je podobný: 0,9 × tlak zapnutia alebo približne o 0,15 - 0,2 bar menej, než je hranica zapnutia.

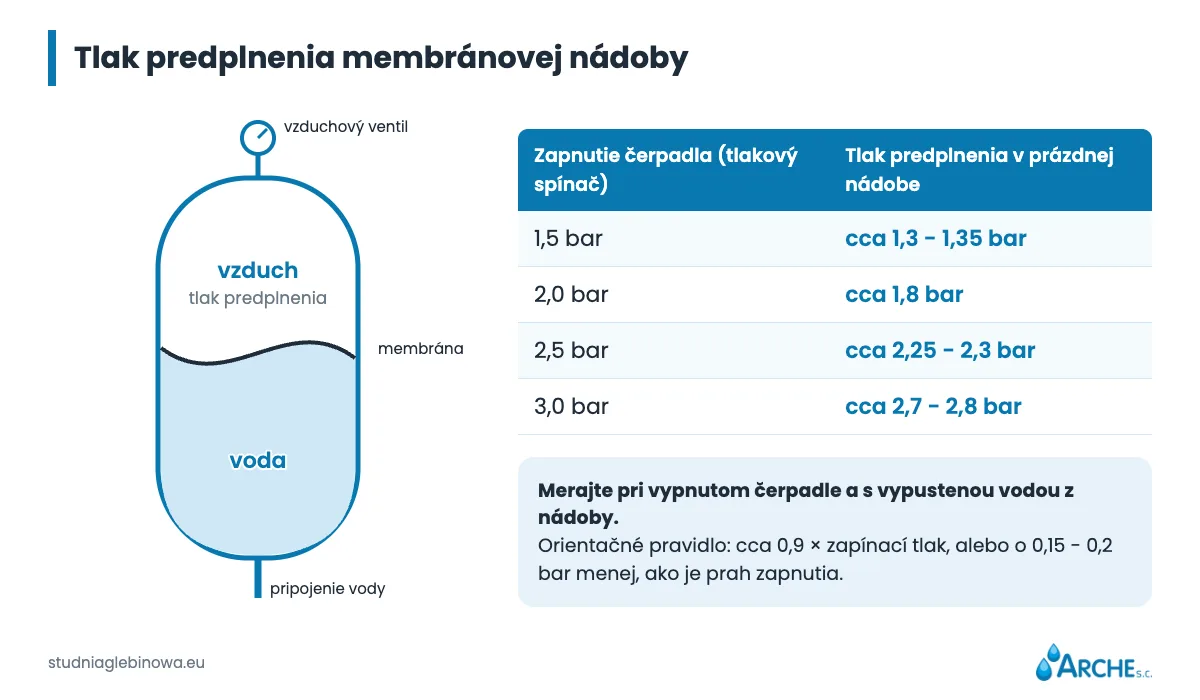

| Zapnutie čerpadla (presostat) | Predtlak v prázdnej nádobe |
|---|---|
| 1,5 bar | cca 1,3 - 1,35 bar |
| 2,0 bar | cca 1,8 bar |
| 2,5 bar | cca 2,25 - 2,3 bar |
| 3,0 bar | cca 2,7 - 2,8 bar |
Predtlak sa meria len pri nádobe prázdnej na strane vody: vypnite čerpadlo, zatvorte ventil na vstupe, otvorte kohútik alebo vypúšťací ventil, kým manometer neukáže nulu. Až potom priložte manometer k vzduchovému ventiliku a vzduch dopumpujte alebo vypustite. Meranie s vodou v nádobe ukáže tlak vody, a nie vzduchového vankúša.
Nádoby majú predtlak nastavený z výroby, často 1,5 - 2 bar. Nepredpokladajte, že zodpovedá vášmu presostatu. Skontrolujte ho pred prvým spustením a potom aspoň raz ročne. Niektorí výrobcovia odporúčajú kontrolu každý polrok.
Nastavenie presostatu krok za krokom
V populárnych mechanických presostatoch sú pod krytom dve pružiny s maticami. Väčšia nastavuje hranicu zapnutia a posúva celý pracovný rozsah. Menšia nastavuje rozdiel, teda o koľko vyššie nad zapnutím sa čerpadlo vypne. Pri niektorých modeloch skrutky určujú hranicu vypnutia a rozdiel, preto najprv skontrolujte označenia v návode.
- Zistite aktuálne nastavenia. Otvorte kohútik a sledujte manometer: zapíšte si, pri akom tlaku sa čerpadlo rozbehne a pri akom sa zastaví.
- Vypnite napájanie čerpadla a presostatu. Pod krytom sú svorky pod napätím 230 V alebo 400 V.
- Zložte kryt a väčšou maticou nastavte hranicu zapnutia. Doťahovanie hranicu zvyčajne zvyšuje, povoľovanie ju znižuje. Otáčajte o pol otáčky, nie viac.
- Menšou maticou nastavte rozdiel. Presostaty majú svoj rozsah rozdielu, napríklad 0,6 - 2,3 bar, a mimo neho sa nedostanete.
- Nasaďte kryt, zapnite napájanie a na manometri skontrolujte niekoľko úplných cyklov.
- Ak ste zmenili hranicu zapnutia, vyprázdnite nádobu a upravte predtlak podľa tabuľky vyššie.
Posledný krok sa často vynecháva. Zvýšenie hranice zapnutia bez úpravy vzduchu v nádobe zmenšuje množstvo vody vydanej medzi štartmi a čerpadlo sa začne zapínať častejšie.
Príznaky zlého nastavenia a čo skontrolovať
Najčastejšou sťažnosťou je čerpadlo, ktoré sa zapína každých niekoľkonásť sekúnd alebo pri každom otvorení kohútika. Výrobcovia čerpadiel tu zvyčajne uvádzajú štyri príčiny: zlé nastavenie presostatu, zlý predtlak v nádobe, netesný spätný ventil a prasknutú membránu.
| Príznak | Najčastejšia príčina | Čo skontrolovať |
|---|---|---|
| Čerpadlo sa zapína každých pár sekúnd | V nádobe chýba vzduch alebo je prasknutá membrána | Predtlak pri prázdnej nádobe; či z ventilika na vzduch netečie voda |
| Čerpadlo sa spúšťa samo, hoci nikto neodoberá vodu | Netesný spätný ventil alebo únik v rozvode | Či tlak na manometri klesá pri zatvorených kohútikoch |
| Čerpadlo sa nevypína | Hranica vypnutia je vyššia, než čerpadlo dokáže dosiahnuť, pokles hladiny vody, opotrebované čerpadlo | Maximálny tlak, ktorý čerpadlo dosahuje; úroveň vody v studni |
| Veľké výkyvy tlaku na kohútikoch | Príliš veľký rozdiel na presostate | Nastavenie rozdielu |
| Málo vody medzi štartmi | Príliš vysoký alebo príliš nízky predtlak, príliš malá nádoba | Predtlak a objem vzhľadom na výkon čerpadla |
| Klepanie a rázy v potrubí po vypnutí čerpadla | Spätný ventil | Stav a typ spätného ventilu |
Každý rozbeh zahrieva motor a zaťažuje kontakty presostatu. Výrobcovia ponorných motorov uvádzajú limity štartov za deň, napríklad 100 pre jednofázové 4-palcové motory 0,75 - 4 kW v jednom z návodov. Pri nádobe bez vzduchového vankúša sa takýto limit ľahko prekročí.
Hydrofor alebo frekvenčný menič
Zostava s presostatom dáva tlak, ktorý kolíše medzi dvoma hranicami. Ak vám to prekáža v sprche alebo máte veľké, premenlivé odbery, zvážte riadenie s konštantným tlakom. Porovnanie opisujeme v článku o frekvenčnom meniči pre ponorné čerpadlo.
Koľko stojí montáž hydroforu pri studni
Cena zariadení závisí od čerpadla, objemu nádoby a príslušenstva, preto neuvádzame jednu sumu. V cenníku ARCHE stojí montáž čerpadla 700 PLN netto plus materiál. Kompletná inštalácia prípojky vŕtanej studne stojí 1500 PLN netto plus materiál a zloženie zostavy dohodneme so zákazníkom po meraniach studne. Servisujeme a nastavujeme aj existujúce hydroforové zostavy, vrátane tých, ktoré montovali iné firmy. Aktuálne sadzby nájdete v cenníku vŕtaných studní.
Najčastejšie otázky
Aký tlak by mal byť v hydroforovej nádobe?
Tlak vzduchu v prázdnej nádobe sa nastavuje mierne pod hranicu zapnutia čerpadla, zvyčajne 0,9 × tlak zapnutia alebo približne o 0,2 bar menej. Pri zapnutí 2,0 bar to bude približne 1,8 bar. Merajte ho vždy pri vypnutom čerpadle a vypustenej vode.
Akú membránovú nádobu k ponornému čerpadlu?
Takú, ktorej využiteľný objem pojme aspoň minútu chodu čerpadla. Pri bežných nastaveniach nádoba vydá približne 25 - 35% svojho objemu, takže čerpadlo s výkonom 1,8 m³/h potrebuje nádobu približne 100 l. Väčšie čerpadlá vyžadujú 150 - 200 l alebo iný spôsob riadenia.
Prečo sa čerpadlo v studni stále zapína a vypína?
Najčastejšie v nádobe chýba vzduch alebo je membrána prasknutá. Druhou typickou príčinou je netesný spätný ventil, cez ktorý sa voda vracia do studne. Skontrolujte predtlak pri prázdnej nádobe a sledujte manometer pri zatvorených kohútikoch.
Ako nastaviť presostat hydroforu?
Pri vypnutom napájaní nastavte väčšou maticou hranicu zapnutia a menšou rozdiel medzi zapnutím a vypnutím. Potom prispôsobte predtlak v nádobe novej hranici zapnutia. Zmeny robte po malých krokoch a kontrolujte ich na manometri.
Môže ponorné čerpadlo pracovať bez membránovej nádoby?
So samotným presostatom nie, pretože čerpadlo by sa zaplo pri každom otvorení kohútika. Aj systémy s frekvenčným meničom a konštantným tlakom potrebujú malú nádobu, ktorá pokryje drobné odbery a netesnosti.
Zdroje
- Grundfos, Hydro Solo-S, návod na inštaláciu a obsluhu: predtlak 0,9 × tlak zapnutia, kontrola aspoň raz ročne, príčiny príliš častých štartov
- Zilmet, návod k nádobám pre studne (rev. 08.2020): predtlak o 2 psi nižší než zapnutie, kontrola každých 6 mesiacov, nádoba blízko presostatu, poistný ventil
- Franklin Electric, AIM Manual: Submersible Systems (2026): minimálny čas chodu 1 minúta, limity štartov za deň, umiestnenie spätného ventilu
- Návod k tlakovému spínaču Italtecnica PM5 / PT5 / PT12: nastavenia z výroby, rozsah rozdielu, poradie nastavovania
Chcete pripojiť studňu k domu alebo dať do poriadku zostavu, pri ktorej sa čerpadlo stále zapína? ARCHE z mesta Trzebinia vyberie čerpadlo a príslušenstvo podľa meraní konkrétnej studne, vykoná montáž vrátane elektrického zapojenia a servisuje existujúce zostavy na území Malopoľska a Sliezska. Zavolajte na +48 784 038 407 alebo +48 692 353 826, prípadne napíšte cez kontaktný formulár. Ozveme sa do 24 hodín.
