Jak funguje vrtaná studna? Schéma, konstrukce a princip fungování

Právní stav k říjnu 2026: zde uvedené vzdálenosti a ochranná opatření vycházejí z § 31-33 nařízení z roku 2002. Je třeba zohlednit čl. 102a-102b polského stavebního zákona (Prawo budowlane), zavedené zákonem ze dne 31. července 2026. Ty umožňují uplatňovat dosavadní předpisy po dobu 18 měsíců od 20. září 2026. U projektů v řízeních uvedených v čl. 102a se vyžaduje prohlášení investora; čl. 102b se vztahuje na stavby a práce osvobozené od formalit na uvedených právních základech. Správný právní základ pro svou investici si ověřte s projektantem nebo úřadem. Viz přechodná ustanovení v Dz.U. 2026 poz. 1161.

Vrtaná studna je svislý vrt sahající 15 - 200 metrů do hloubky, složený z ocelové pažnice (3 - 9 m od povrchu), PVC trubky o průměru 125 mm, štěrbinového filtru, štěrkového obsypu, ponorného čerpadla, napájecího kabelu, výtlačného potrubí, hlavy studny a tlakové nádoby (hydroforu).
Voda přitéká ze zvodnělé vrstvy přes štěrkový filtr do studnové trubky, odkud ji čerpadlo výtlačným potrubím vytlačuje na povrch do tlakové nádoby, která udržuje stálý tlak v celém domovním rozvodu. Celý proces je automatický a nevyžaduje každodenní obsluhu.

V tomto článku najdete schéma vrtané studny s popisem každého prvku, vysvětlení geologických vrstev, kterými vrt prochází, popis principu fungování systému krok za krokem a odpovědi na nejčastější otázky investorů.

Co je vrtaná studna a čím se liší od kopané studny?

Vrtaná studna je jímání podzemní vody získávané z hluboko uložených zvodnělých vrstev, které jsou před znečištěním z povrchu chráněny vrstvami nepropustných hornin.
Na rozdíl od kopané studny, která sahá jen několik metrů a čerpá mělkou podzemní vodu náchylnou ke kontaminaci, vrtaná studna dosahuje vrstev izolovaných přirozenými geologickými bariérami. Podle hydrogeologických údajů, které zveřejňuje
Polský geologický institut - Státní výzkumný institut (PIG-PIB)
, leží zvodnělé vrstvy v Polsku pro typickou výstavbu rodinných domů v hloubce 15 - 80 metrů v závislosti na regionu.

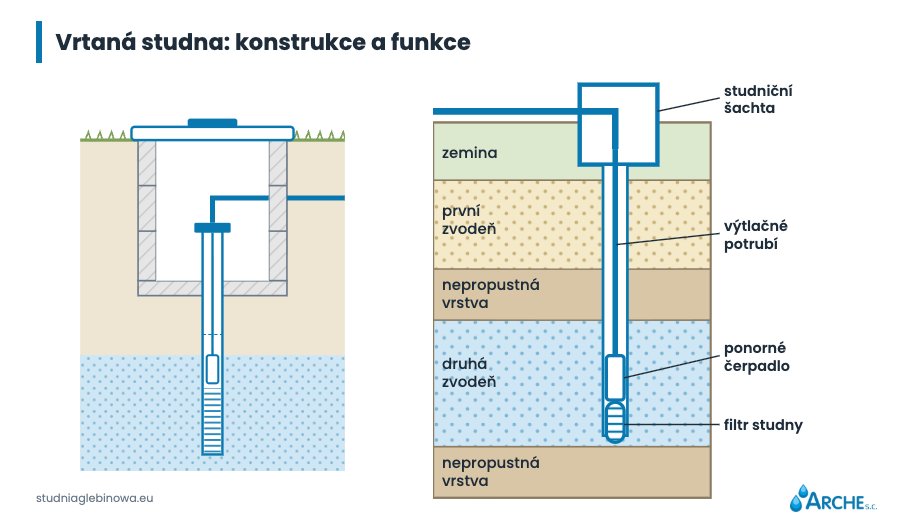

Schéma vrtané studny s popisem prvků

Kompletní vrtaná studna se skládá z více než deseti prvků rozmístěných od povrchu terénu až po zvodnělou vrstvu. Každý z nich plní v systému konkrétní a nezastupitelnou funkci.

Pažnice a její role v konstrukci

Ocelová pažnice se osazuje v úseku 3 - 9 metrů od povrchu terénu a tvoří první obrannou linii proti přítoku znečištění z vyšších vrstev zeminy.
Vyrábí se z nerezové nebo pozinkované oceli s průměrem přizpůsobeným plánovanému vybavení studny. Prostor mezi pažnicí a stěnou vrtu se utěsňuje bentonitovou nebo cementovou směsí - netěsnost v tomto místě znamená přímou cestu srážkové vody a znečištění do studny. Pod pažnicí pokračuje studnová PVC trubka o standardním průměru 125 mm pro rodinné domy nebo 160 mm pro větší instalace, s tloušťkou stěny minimálně 5 - 6 mm a atestem PZH povolujícím kontakt s pitnou vodou.

Filtrační (perforovaná) trubka a štěrkový obsyp

Filtrační trubka je ponořena přímo ve zvodnělé vrstvě a má přesně provedenou perforaci - štěrbiny nebo otvory - kterou voda přitéká do studny, přičemž zároveň zadržuje částice písku nad určitou mezí zrnitosti.
Délka filtrační sekce obvykle činí 3 - 6 metrů a volí se podle mocnosti zvodnělé vrstvy. Štěrkový obsyp frakce 2 - 4 mm vyplňuje prostor mezi trubkou a stěnou vrtu po celé délce filtrační trubky. Plní dvojí funkci: stabilizuje konstrukci trubky a tvoří další mechanický filtr, který odstraňuje jemné částice, jež štěrbiny trubky nezachytí. Chybná montáž filtru nebo obsyp příliš jemné frakce způsobuje přítok písku do instalace, který během několika týdnů intenzivního provozu obrousí oběžná kola čerpadla.

Ponorné čerpadlo a jeho výběr

Ponorné čerpadlo je srdcem celého systému - je ponořené pod hladinou vody a zajišťuje dopravu vody z hloubky na povrch.
Umisťuje se minimálně 30 cm nade dnem studny a minimálně 2 metry pod dynamickou hladinou vody - tedy úrovní, které voda dosahuje při intenzivním čerpání. Čerpadlo je zavěšeno na nerezovém ocelovém lanku AISI 316 a výtlačné potrubí PE spolu s napájecím kabelem jej doprovázejí po celé hloubce vrtu. Parametry pro výběr jsou hloubka studny (požadovaná dopravní výška), očekávaný výkon v l/h, požadovaný pracovní tlak a průměr vrtu. Přípustný počet sepnutí je 20 - 30 za hodinu - překročení této hranice (tzv. cyklování) hrozí přehřátím motoru a jeho předčasnou poruchou. Správně zvolené čerpadlo od značkového výrobce vydrží v provozu 8 - 15 let.

Tlaková nádoba a tlaková automatika

Tlaková (membránová) nádoba plní současně tři funkce: uchovává zásobu vody pod tlakem, reguluje tlak v celém domovním rozvodu a omezuje počet sepnutí čerpadla.
Uvnitř nádoby odděluje pryžová membrána vodu od vzduchu stlačeného na předtlak (obvykle 1,5 bar). Tlakový spínač sleduje tlak v instalaci a automaticky zapíná čerpadlo, když tlak klesne pod spodní mez (např. 1,5 bar), a vypíná ho po dosažení horní meze (např. 3 bar). Typické objemy nádob jsou 24, 50, 80 a 100 litrů - čím větší nádoba, tím méně často čerpadlo běží. Nádoba stojí 300 - 1000 PLN v závislosti na objemu. Pro správný provoz systém vyžaduje také zpětný ventil, manometr a pojistný ventil.

Geologické vrstvy pod povrchem země

Pochopení geologické stavby vysvětluje, proč musí vrtaná studna sahat tak hluboko a odkud pochází čistota hlubinné vody. Profil zeminy typický pro Polsko vypadá takto.

Půda a organická vrstva (0 - 1 m)
je nejvyšší vrstva, bohatá na organickou hmotu, mikroorganismy a látky z hnojiv. Je zcela propustná pro srážkovou vodu i znečištění.
Povrchové písky a štěrky (1 - 10 m)
představují zónu, kde se může vyskytovat mělká podzemní voda náchylná ke znečištění z povrchu: hnojiva, pesticidy, úniky ze žump. Právě z této zóny se čerpá voda v kopaných studnách.
Jíly a hlíny (nepropustná vrstva, 5 - 20 m)
tvoří přirozenou geologickou bariéru, která odděluje povrchové znečištění od hlubších vrstev.
Čím silnější a souvislejší tato vrstva je, tím lépe je chráněna voda pod ní.
Vrtaná studna touto bariérou záměrně proniká.
Zvodnělá vrstva (15 - 80 m)
je tvořena sypkými horninami (písek, štěrk) nebo puklinovými horninami nasycenými vodou, uzavřenými mezi nepropustnými vrstvami. Voda se zde zdržovala stovky nebo tisíce let a byla přirozeně filtrována dalšími horninovými vrstvami.

Princip fungování vrtané studny krok za krokem

Pracovní cyklus systému vrtané studny je plně automatický a probíhá bez jakéhokoli zásahu uživatele.

Krok 1.
Voda ze zvodnělé vrstvy přitéká podle principu spojených nádob přes štěrkový obsyp do filtrační trubky a vyplňuje ji do úrovně tzv. statické hladiny vody.
Krok 2.
Když tlakový spínač zjistí pokles tlaku v instalaci pod spodní mez, ponorné čerpadlo se spustí a vytlačuje vodu výtlačným potrubím PE směrem nahoru. Voda protéká hlavou studny a dále potrubím do budovy.
Krok 3.
Voda se dostává do tlakové nádoby, kde je uchovávána pod tlakem stlačeného vzduchu na druhé straně membrány.
Krok 4.
Tlakový spínač sleduje tlak v nádobě: když tlak dosáhne horní hranice (např. 3 bar), vypne čerpadlo. Nádoba pak sama zásobuje domovní rozvod až do dalšího poklesu tlaku.
Krok 5.
Voda z tlakové nádoby proudí rozvodem do kohoutků, sprchy, pračky a toalety pod stálým, komfortním tlakem.

Správně navržený systém zapíná čerpadlo 8 - 15krát denně při běžné spotřebě 4členné rodiny. Artéská studna, ze které voda vytéká samovolně pod hydrostatickým tlakem bez nutnosti čerpání, je v Polsku vzácností. Vyskytuje se hlavně ve vybraných oblastech Polské nížiny.

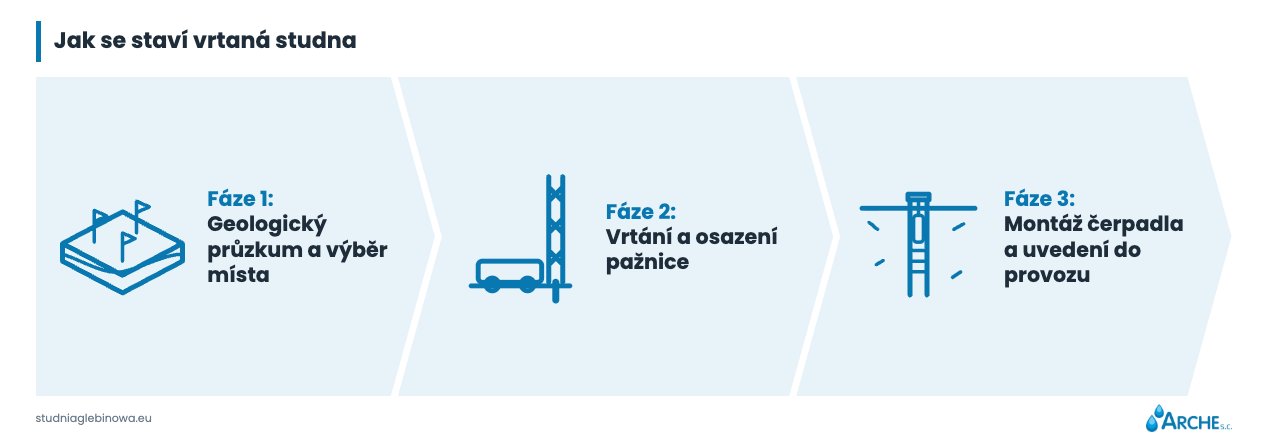

Fáze stavby vrtané studny

Stavba vrtané studny je vícefázový proces. Od příjezdu vrtné soupravy do uvedení systému do provozu obvykle trvá 1 - 3 pracovní dny, předchází mu však několikatýdenní přípravná fáze.

Geologický průzkum a výběr místa

Hydrogeologická analýza pozemku umožňuje ještě před zahájením vrtání určit hloubku zvodnělé vrstvy, typ zeminy a odhadovanou vydatnost studny.
Písčité pozemky vyžadují vrt hluboký 20 - 35 metrů, jílovité 35 - 60 metrů a skalnaté přes 80 metrů. Bezplatné orientační posouzení je k dispozici na portálu
GeoLog PIG-PIB
, kde Státní geologický institut (Państwowy Instytut Geologiczny) zveřejňuje hydrogeologické mapy Polska v měřítku 1:50 000. Před výběrem místa je nutné ověřit místní územní plán (miejscowy plan zagospodarowania przestrzennego), protože v ochranných pásmech obecních vodních zdrojů může být stavba studny zakázána. Je třeba dodržet minimální vzdálenosti podle § 31 polského nařízení o technických podmínkách z roku 2002, které se uplatňuje v přechodném období po 20.09.2026: 15 metrů od žumpy a budov pro chov hospodářských zvířat, 30 metrů od vsakovacího potrubí čistírny odpadních vod a 70 metrů od filtračního pole.

Vrtání a montáž trubek

Vrtání provádí specializovaná mechanická vrtná souprava na automobilovém podvozku o výkonu 120 - 200 k. Dokáže vrtat v jakémkoli typu zeminy, od písku po pevnou skálu. Souprava postupně zavádí ocelové a PVC trubky. Vrtný výplach vynáší vytěženou horninu a stabilizuje stěny vrtu. Po dosažení zvodnělé vrstvy se osadí filtrační trubka, okolní prostor se obsype filtračním štěrkem a horní část vrtu se utěsní bentonitovým prstencem. Cena vrtání v roce 2026 činí 200 - 450 PLN za běžný metr vrtu v závislosti na zemině a regionu.

Montáž čerpadla a uvedení studny do provozu

Po dokončení vrtání tým spustí ponorné čerpadlo na ocelovém lanku a současně vede výtlačné potrubí z PE a napájecí kabel. Na pažnici se namontuje hlavice studny a všechny průchody se utěsní. Potrubí od studny k budově se vede ve výkopu pod hranicí promrzání (80 - 120 cm). V budově se instaluje tlaková nádoba s tlakovým spínačem a ventily. Čisticí čerpání trvá několik hodin a vyplaví jemné částice, které po vrtání zůstaly. Celková cena kompletní 30metrové studny s čerpadlem a přípojkou činí 18 000 - 25 000 PLN (údaje za rok 2026).

Formality a předpisy při stavbě vrtané studny

Zřízení vodního zdroje do hloubky 30 m pro účely běžného užívání vod je osvobozeno od vodoprávního povolení i ohlášení. Totéž platí pro odběr, který v ročním průměru nepřesahuje 5 m³ za den a slouží potřebám vlastní domácnosti nebo zemědělského hospodářství (čl. 33 a čl. 395 polského vodního zákona Prawo wodne). Jde o samostatné podmínky, které se týkají zřízení zdroje a odběru vody. Hlubší vrt nebo využití vody nad rámec běžného užívání vyžaduje ověření příslušného postupu u státního podniku Wody Polskie. Osvobození neruší požadavky na umístění, ochranu vodních zdrojů ani geologické předpisy. Podívejte se na vysvětlení Wody Polskie.

Nejčastější problémy s vrtanou studnou a jak jim předcházet

Údržba a péče o vrtanou studnu

Dezinfekce se volí podle konstrukce zdroje, výsledků rozborů a návodu k přípravku schválenému pro dané použití. Nepoužívejte čisticí prostředky na WC, parfémovaná bělidla ani náhodnou bazénovou chemii. Dávka a doba působení se stanoví podle skutečného objemu vody, obsahu účinné látky a podmínek instalace. Ve vrtané studni se přípravek obtížně rozptyluje, proto je vhodné svěřit zákrok specializovanému servisu. Po propláchnutí účinnost potvrdí rozbor vody, samotný zápach nestačí. Zdroj: Sanepid: dezinfekce studní.

Před zimou je třeba zkontrolovat izolaci krytu studny a nadzemního potrubí. Hloubka promrzání v Polsku činí 80 - 120 cm v závislosti na regionu. Po delší odstávce (zazimování, dovolená delší než 3 měsíce) studnu 15 - 30 minut odčerpávejte, než začnete vodu používat. Hnědavá voda na začátku je známkou stagnace a není nebezpečná, před použitím ji však musíte odpustit.

Nejčastější otázky o vrtané studni

Níže najdete konkrétní odpovědi na otázky investorů, kteří plánují stavbu studny nebo se s tématem teprve seznamují.

Jak hluboká musí být vrtaná studna?

Optimální hloubka pro většinu regionů Polska je 25 - 40 metrů. V této hloubce jsou zvodnělé vrstvy stabilní a dobře chráněné před znečištěním.
Minimální hloubka vrtané studny je asi 15 metrů. Při menší hloubce není voda izolována nepropustnou vrstvou. Na písčitých pozemcích stačí 20 - 35 metrů, na jílovitých půdách 35 - 60 metrů a ve skalnatém terénu přes 80 metrů. Čím hlubší vrt, tím čistší voda, ale také vyšší náklady: každých 10 metrů znamená dalších 2000 - 4500 PLN.

Kolik stojí stavba vrtané studny v roce 2026?

Kompletní 30metrová studna s čerpadlem, tlakovou nádobou a přípojkou stojí 18 000 - 25 000 PLN, 40metrová studna 22 000 - 31 000 PLN a 50metrová 26 000 - 38 000 PLN.
Samotný vrt stojí 200 - 450 PLN za běžný metr (u studny hluboké 30 m: 6000 - 13 500 PLN). Každých dalších 10 metrů hloubky zvyšuje cenu o 3500 - 5000 PLN. Pokud rozbor po vrtání prokáže zvýšený obsah železa nebo vysokou tvrdost, je vhodné připočítat do rozpočtu stanici pro úpravu vody (2000 - 6000 PLN).

Potřebuji na vrtanou studnu povolení?

Ne vždy. Zřízení vodního zdroje do 30 m pro účely běžného užívání vod je osvobozeno od vodoprávního povolení i ohlášení. Totéž platí pro odběr v ročním průměru do 5 m³ za den pro potřeby vlastního hospodářství. Hlubší vrt nebo jiné užívání vody vyžaduje ověření postupu u státního podniku Wody Polskie. Výhrady popisujeme výše. Podívejte se na vysvětlení Wody Polskie.

Je voda z vrtané studny pitná?

Voda z hlubokých zvodnělých vrstev je přirozeně filtrovaná a obvykle má dobré parametry. Před konzumací však vyžaduje fyzikálně-chemický a bakteriologický rozbor v laboratoři.
Rozbor stojí 350 - 600 PLN. Nejčastějšími problémy jsou zvýšený obsah železa a manganu a tvrdost vody. Odstraňuje je stanice pro úpravu vody (3000 - 10 000 PLN). Každoroční rozbor se doporučuje a po každém technickém zásahu do studny je povinný.

Jak dlouho vydrží vrtaná studna?

Správně provedená vrtaná studna funguje 25 - 50 let bez nutnosti nového vrtání.
Ponorné čerpadlo je třeba vyměnit každých 8 - 15 let v závislosti na kvalitě vody a intenzitě provozu. Životnost zkracuje provoz v zapísčené vodě, cyklování přes 30 sepnutí za hodinu a chybějící pravidelná údržba. Správně zvolená tlaková nádoba a každoroční rozbory vody prodlužují životnost celého systému až o více než deset let.

Kolik elektřiny spotřebuje ponorné čerpadlo?

Typické domácí čerpadlo o výkonu 0,75 - 1,5 kW spotřebuje 1 - 3 kWh denně. To představuje roční náklady na energii 400 - 900 PLN.
Je to mnohonásobně méně než roční účty za vodu z vodovodu pro 4člennou rodinu (2400 - 2700 PLN). Správně zvolená tlaková nádoba o objemu 50 - 100 litrů omezuje počet sepnutí čerpadla, a tím snižuje spotřebu elektřiny. Frekvenční měnič (invertor) umožňuje místo režimu start-stop plynulou regulaci otáček a navíc snižuje spotřebu energie o 20 - 30%.

Funguje vrtaná studna v zimě?

Ano, zvodnělá vrstva v hloubce 15+ metrů nezamrzá, takže studna dodává vodu po celý rok.
Ohroženy jsou pouze nadzemní prvky. Potrubí od studny k domu by mělo vést pod hranicí promrzání (80 - 120 cm v závislosti na regionu Polska). Kryt studny a tlakovou nádobu je třeba chránit před mrazem izolací z polystyrenu nebo minerální vlny. U sezónních studní se na zimu vypouští voda z nadzemního rozvodu.

Kolik vody denně dodá vrtaná studna?

Typická domácí vrtaná studna dosahuje vydatnosti 1500 - 3000 litrů za hodinu. To s velkou rezervou pokryje denní potřebu 4členné rodiny, která činí 400 - 600 litrů.
Vydatnost závisí na mocnosti zvodnělé vrstvy, hloubce vrtu a správném výběru čerpadla. Před předáním studny by měl zhotovitel provést zkušební čerpání. To potvrdí skutečnou vydatnost a slouží jako podklad pro výběr čerpadla s odpovídajícím výkonem.
