Як працює глибока свердловина? Схема, будова і принцип роботи

Стан законодавства на жовтень 2026 р.: наведені тут відстані та заходи захисту випливають із § 31-33 розпорядження 2002 р. Необхідно враховувати ст. 102a-102b Будівельного права (Prawo budowlane), запроваджені законом від 31 липня 2026 р. Вони передбачають можливість застосування попередніх положень протягом 18 місяців з 20 вересня 2026 р. Для проєктів у провадженнях, перелічених у ст. 102a, вимагається заява інвестора; ст. 102b охоплює будівництво та роботи, звільнені від формальностей на зазначених підставах. Відповідну правову підставу для своєї інвестиції визначте разом із проєктувальником або у відповідній установі. Перегляньте перехідні положення в Dz.U. 2026 poz. 1161.

Глибока свердловина - це вертикальний отвір, що сягає 15 - 200 метрів углиб землі і складається зі сталевої обсадної труби (3 - 9 м від поверхні), труби PVC діаметром 125 мм, щілинного фільтра, гравійної обсипки, занурювального насоса, кабелю живлення, напірної труби, оголовка свердловини та гідроакумулятора.
Вода надходить із водоносного горизонту через гравійний фільтр у трубу свердловини, звідки насос подає її напірною трубою на поверхню до гідроакумулятора, який підтримує постійний тиск у всій домашній системі водопостачання. Увесь процес автоматичний і не потребує щоденного обслуговування.

У цій статті ви знайдете схему глибокої свердловини з описом кожного елемента, пояснення геологічних шарів, через які проходить свердловина, покроковий опис принципу роботи системи та відповіді на найпоширеніші запитання інвесторів.

Що таке глибока свердловина і чим вона відрізняється від копаного колодязя?

Глибока свердловина - це водозабір підземної води з глибоко залеглих водоносних горизонтів, захищених шарами непроникних порід від забруднень із поверхні.
На відміну від копаного колодязя, який сягає лише кількох метрів і бере ґрунтові води, схильні до забруднення, глибока свердловина досягає шарів, ізольованих природними геологічними бар’єрами. Згідно з гідрогеологічними даними, які публікує
Польський державний геологічний інститут - Державний науково-дослідний інститут (PIG-PIB)
, водоносні горизонти в Польщі для типового індивідуального житлового будівництва залягають на глибині 15 - 80 метрів залежно від регіону.

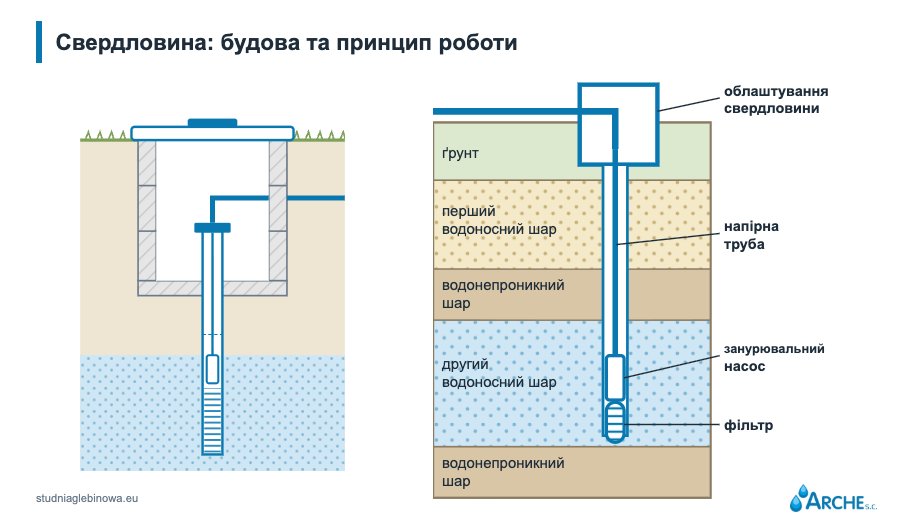

Схема глибокої свердловини з описом елементів

Повноцінна глибока свердловина складається з кільканадцяти елементів, розташованих від поверхні ґрунту аж до водоносного горизонту. Кожен із них виконує конкретну й незамінну функцію в системі.

Обсадна труба та її роль у конструкції

Сталева обсадна труба монтується на ділянці 3 - 9 метрів від поверхні землі і є першою лінією захисту від надходження забруднень із верхніх шарів ґрунту.
Її виготовляють із нержавіючої або оцинкованої сталі діаметром, підібраним під заплановане обладнання свердловини. Простір між обсадною трубою та стінкою свердловини ущільнюють бентонітовою або цементною сумішшю - негерметичність у цьому місці означає прямий шлях для дощових вод і забруднень у свердловину. Нижче обсадної труби проходить свердловинна труба PVC стандартного діаметра 125 мм для приватних будинків або 160 мм для більших систем, з товщиною стінки щонайменше 5 - 6 мм і сертифікатом PZH, що допускає контакт із питною водою.

Фільтрувальна (перфорована) труба та гравійна обсипка

Фільтрувальна труба занурена безпосередньо у водоносний горизонт і має точно виконану перфорацію - щілини або отвори, - через яку вода надходить у свердловину, водночас затримуючи частинки піску, більші за певну межу зернистості.
Довжина фільтрувальної секції зазвичай становить 3 - 6 метрів і підбирається відповідно до потужності водоносного горизонту. Гравійна обсипка фракції 2 - 4 мм заповнює простір між трубою та стінкою свердловини по всій довжині фільтрувальної труби. Вона виконує подвійну функцію: стабілізує конструкцію труби та слугує додатковим механічним фільтром, який видаляє дрібні частинки, що їх не затримують щілини труби. Неправильний монтаж фільтра або надто дрібна фракція обсипки спричиняють надходження піску в систему, який стирає робочі колеса насоса впродовж кількох тижнів інтенсивної роботи.

Занурювальний насос і його підбір

Занурювальний насос - це серце всієї системи: занурений нижче рівня води, він відповідає за транспортування води з глибини на поверхню.
Його встановлюють щонайменше на 30 см вище дна свердловини і щонайменше на 2 метри нижче динамічного рівня води, тобто рівня, якого вода досягає під час інтенсивного відкачування. Насос підвішують на тросі з нержавіючої сталі AISI 316, а напірна труба PE і кабель живлення супроводжують його на всю глибину свердловини. Параметри підбору: глибина свердловини (необхідна висота підйому), очікувана продуктивність у л/год, необхідний робочий тиск і діаметр свердловини. Допустима кількість увімкнень становить 20 - 30 на годину - перевищення цього порогу (так зване циклування) загрожує перегрівом двигуна та його передчасною поломкою. Правильно підібраний насос від відомого виробника працює 8 - 15 років.

Гідроакумулятор і автоматика тиску

Гідроакумулятор (мембранний) виконує одночасно три функції: накопичує запас води під тиском, регулює тиск у всій домашній системі та обмежує кількість увімкнень насоса.
Усередині бака гумова мембрана відокремлює воду від повітря, стиснутого до початкового тиску (зазвичай 1,5 бар). Реле тиску контролює тиск у системі та автоматично вмикає насос, коли тиск падає нижче нижнього порогу (напр. 1,5 бар), і вимикає його після досягнення верхнього порогу (напр. 3 бар). Типовий об’єм баків становить 24, 50, 80 і 100 літрів - що більший бак, то рідше працює насос. Вартість бака становить 300 - 1000 PLN залежно від об’єму. Для правильної роботи система потребує також зворотного клапана, манометра та запобіжного клапана.

Геологічні шари під поверхнею землі

Розуміння геологічної будови пояснює, чому глибока свердловина має сягати так глибоко і звідки береться чистота глибинної води. Типовий для Польщі профіль ґрунту виглядає так.

Родючий ґрунт і органічний шар (0 - 1 м)
- це найвищий шар, багатий на органічну речовину, мікроорганізми та речовини з добрив. Повністю проникний для дощових вод і забруднень.
Поверхневі піски та гравій (1 - 10 м)
- це зона, де можуть залягати неглибокі ґрунтові води, схильні до забруднень із поверхні: добрив, пестицидів, витоків із вигрібних ям. Саме з цієї зони беруть воду копані колодязі.
Глини та суглинки (непроникний шар, 5 - 20 м)
- це природний геологічний бар’єр, що відсікає поверхневі забруднення від глибших шарів.
Що товщий і суцільніший цей шар, то краще захищена вода під ним.
Глибока свердловина навмисно проходить крізь цей бар’єр.
Водоносний горизонт (15 - 80 м)
- це насичені водою пухкі породи (пісок, гравій) або тріщинуваті породи, замкнені між непроникними шарами. Вода перебувала тут сотні або тисячі років, природно фільтруючись крізь послідовні шари порід.

Принцип роботи глибокої свердловини крок за кроком

Цикл роботи системи глибокої свердловини повністю автоматичний і відбувається без жодного втручання користувача.

Крок 1.
Вода з водоносного горизонту за принципом сполучених посудин надходить через гравійну обсипку у фільтрувальну трубу, заповнюючи її до так званого статичного рівня води.
Крок 2.
Коли реле тиску виявляє падіння тиску в системі нижче нижнього порогу, занурювальний насос вмикається і подає воду напірною трубою PE вгору. Вода проходить через оголовок свердловини і далі трубопроводом до будівлі.
Крок 3.
Вода потрапляє до гідроакумулятора, який накопичує її під тиском стисненого повітря з іншого боку мембрани.
Крок 4.
Реле тиску контролює тиск у баку: коли тиск досягає верхнього порогу (наприклад, 3 бар), реле вимикає насос. Бак самостійно живить домашню систему водопостачання до наступного падіння тиску.
Крок 5.
Вода з гідроакумулятора надходить через систему до кранів, душу, пральної машини й туалету під стабільним, комфортним тиском.

Правильно спроєктована система вмикає насос 8 - 15 разів на день за звичайного споживання родиною з 4 осіб. Артезіанська свердловина, з якої вода витікає самостійно під гідростатичним тиском без потреби в перекачуванні, у Польщі трапляється рідко, переважно в окремих районах Польської низовини.

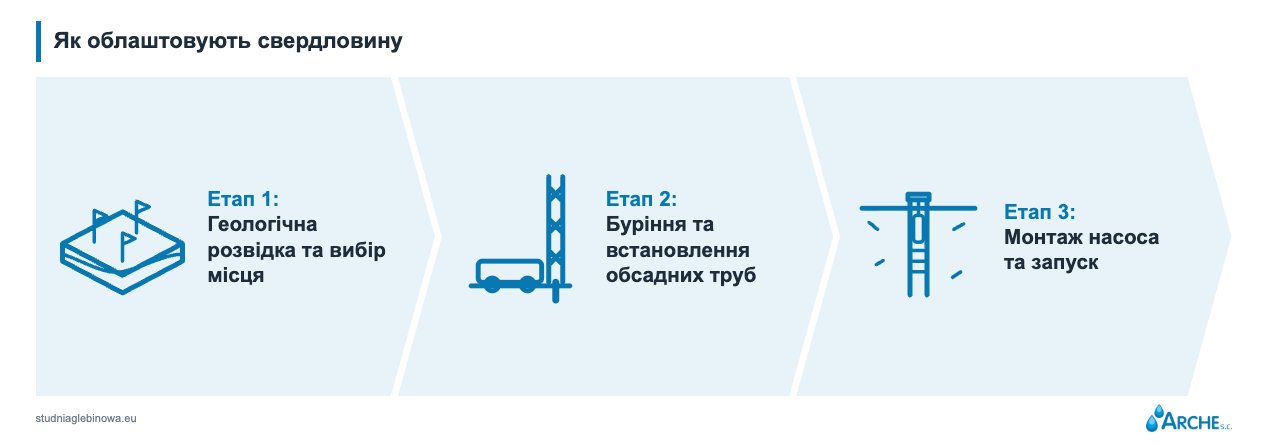

Етапи облаштування глибокої свердловини

Облаштування глибокої свердловини - це процес із кількох етапів, який зазвичай триває 1 - 3 робочі дні від приїзду бурової установки до запуску системи, але йому передує підготовчий етап тривалістю кілька тижнів.

Геологічне дослідження та вибір місця

Гідрогеологічний аналіз ділянки дає змогу ще до початку буріння визначити глибину водоносного горизонту, тип ґрунту та орієнтовний дебіт свердловини.
На піщаних ділянках потрібна свердловина глибиною 20 - 35 метрів, на глинистих 35 - 60 метрів, на скельних понад 80 метрів. Безкоштовну орієнтовну оцінку можна отримати на порталі
GeoLog PIG-PIB
, де Державний геологічний інститут публікує гідрогеологічні карти Польщі в масштабі 1:50 000. Перед вибором місця обов’язково перевіряють місцевий план просторового облаштування: у зонах охорони комунальних водозаборів облаштування свердловини може бути заборонене. Обов’язкове дотримання мінімальних відстаней (§ 31 розпорядження про технічні умови 2002 р., що застосовується в перехідний період після 20.09.2026): 15 метрів від вигрібної ями та тваринницьких будівель, 30 метрів від дренажного трубопроводу очисної споруди і 70 метрів від поля фільтрації.

Буріння свердловини та монтаж труб

Буріння виконує спеціалізована механічна бурова установка на базі вантажівки потужністю 120 - 200 к. с., здатна бурити в будь-якому типі ґрунту: від піску до суцільних скельних порід. Бурова установка послідовно вводить сталеві та ПВХ-труби, а буровий розчин, що виносить вибурену породу, стабілізує стінки свердловини. Після досягнення водоносного горизонту встановлюють фільтрову трубу, засипають простір фільтрувальним гравієм і герметизують верхню частину свердловини бентонітовим кільцем. Вартість буріння у 2026 році становить 200 - 450 PLN за погонний метр свердловини залежно від ґрунту та регіону.

Монтаж насоса та запуск свердловини

Після завершення буріння бригада опускає занурювальний насос на сталевому тросі, одночасно прокладаючи напірну трубу PE і кабель живлення. Оголовок свердловини монтують на обсадній трубі, герметизуючи всі проходи. Трубопровід від свердловини до будинку прокладають у траншеї нижче глибини промерзання (80 - 120 см), а в будинку встановлюють гідроакумуляторний бак із реле тиску та клапанами. Очисне відкачування триває кілька годин і вимиває дрібні частинки, що залишилися після буріння. Загальна вартість готової 30-метрової свердловини з насосом і підключенням становить 18 000 - 25 000 PLN (дані 2026 р.).

Формальності та правові норми під час облаштування глибокої свердловини

Облаштування водозабору глибиною до 30 м для потреб звичайного водокористування, а також забір води в середньому за рік не більше 5 м³ на добу для потреб власного домашнього або фермерського господарства звільнені від водоправового дозволу та водоправового повідомлення (ст. 33 і ст. 395 Закону «Водне право»). Це окремі умови, що стосуються облаштування водозабору та забору води. Для глибшої свердловини або використання води поза межами звичайного водокористування потрібно з’ясувати відповідну процедуру у Wody Polskie. Звільнення не скасовує вимог щодо розташування, охорони водозаборів чи геологічних норм. Перегляньте роз’яснення Wody Polskie.

Найпоширеніші проблеми з глибокою свердловиною та як їм запобігти

Обслуговування та догляд за глибокою свердловиною

Спосіб дезінфекції підбирають відповідно до конструкції водозабору, результатів аналізів та інструкції препарату, допущеного до такого застосування. Не використовуйте засоби для унітазу, ароматизовані відбілювачі чи випадкову хімію для басейнів. Дозу та час контакту визначають на основі фактичного об’єму води, вмісту активної речовини та умов системи. У бурованій свердловині рівномірно розподілити засіб складно, тому варто доручити процедуру спеціалізованому сервісу. Після промивання ефективність підтверджує аналіз води; самого запаху недостатньо. Джерело: Sanepid: дезінфекція колодязів.

Перед зимою потрібно перевірити утеплення обудови та наземного трубопроводу: глибина промерзання в Польщі становить 80 - 120 см залежно від регіону. Після тривалого простою (зимівля, відпустка понад 3 місяці) прокачайте свердловину протягом 15 - 30 хвилин, перш ніж почнете користуватися водою. Бура вода на початку свідчить про застій і не є небезпечною, але її потрібно злити перед використанням.

Найчастіші запитання про глибоку свердловину

Нижче наведено конкретні відповіді на запитання замовників, які планують облаштування свердловини або лише знайомляться з темою.

Якою має бути глибина глибокої свердловини?

Оптимальна глибина для більшості регіонів Польщі становить 25 - 40 метрів, де водоносні горизонти стабільні та добре захищені від забруднень.
Мінімальна глибина глибокої свердловини становить близько 15 метрів; на меншій глибині вода не ізольована водонепроникним шаром. На піщаних ділянках достатньо 20 - 35 метрів, на глинистих ґрунтах 35 - 60 метрів, а на скелястих ділянках понад 80 метрів. Що глибша свердловина, то чистіша вода, але й вища вартість: кожні 10 метрів означають додаткові 2000 - 4500 PLN.

Скільки коштує облаштування глибокої свердловини у 2026 році?

Готова 30-метрова свердловина з насосом, гідроакумулятором і підключенням коштує 18 000 - 25 000 PLN, 40-метрова свердловина 22 000 - 31 000 PLN, а 50-метрова 26 000 - 38 000 PLN.
Саме буріння коштує 200 - 450 PLN за погонний метр (для свердловини 30 м: 6000 - 13 500 PLN). Кожні додаткові 10 метрів глибини збільшують вартість на 3500 - 5000 PLN. До бюджету варто закласти станцію очищення води (2000 - 6000 PLN), якщо аналіз після буріння покаже підвищений вміст заліза або жорсткість.

Чи потрібен мені дозвіл на глибоку свердловину?

Не завжди. Облаштування водозабору глибиною до 30 м для потреб звичайного водокористування та забір води в середньому за рік до 5 м³ на добу для потреб власного господарства звільнені від водоправового дозволу та водоправового повідомлення. Для глибшої свердловини або іншого використання води потрібно з’ясувати процедуру у Wody Polskie. Застереження описано вище. Перегляньте роз’яснення Wody Polskie.

Чи придатна вода з глибокої свердловини для пиття?

Вода з глибоких водоносних горизонтів природно фільтрується і зазвичай має добрі параметри, але перед вживанням її потрібно перевірити в лабораторії на фізико-хімічні та бактеріологічні показники.
Вартість аналізу становить 350 - 600 PLN. Найпоширеніші проблеми: підвищений вміст заліза, марганцю та жорсткість води, які усувають за допомогою станції очищення (3000 - 10 000 PLN). Щорічний аналіз рекомендований, а після кожного технічного втручання у свердловину обов’язковий.

Скільки служить глибока свердловина?

Правильно виконана глибока свердловина працює 25 - 50 років без потреби повторного буріння.
Занурювальний насос потрібно замінювати кожні 8 - 15 років залежно від якості води та інтенсивності експлуатації. Термін служби скорочують робота у воді з піском, циклування понад 30 вмикань на годину та відсутність регулярного обслуговування. Правильно підібраний гідроакумуляторний бак і щорічні аналізи води подовжують термін служби всієї системи навіть на кільканадцять років.

Скільки електроенергії споживає занурювальний насос?

Типовий побутовий насос потужністю 0,75 - 1,5 кВт споживає 1 - 3 кВт·год на день, що дає річні витрати на електроенергію 400 - 900 PLN.
Це в рази менше, ніж річні рахунки за воду з водопроводу для родини з 4 осіб (2400 - 2700 PLN). Правильно підібраний гідроакумуляторний бак на 50 - 100 літрів зменшує кількість вмикань насоса, знижуючи споживання електроенергії. Частотний перетворювач (інвертор) забезпечує плавне регулювання обертів замість режиму старт-стоп і додатково знижує споживання енергії на 20 - 30%.

Чи працює глибока свердловина взимку?

Так, водоносний горизонт на глибині 15+ метрів не замерзає, і свердловина постачає воду цілий рік.
Під загрозою лише наземні елементи: трубопровід від свердловини до будинку має проходити нижче глибини промерзання (80 - 120 см залежно від регіону Польщі). Обудову свердловини та гідроакумуляторний бак потрібно захищати від морозу утеплювачем із пінополістиролу або мінеральної вати. У сезонних свердловинах на зиму зливають воду з наземної частини системи.

Скільки води на день дає глибока свердловина?

Типова побутова глибока свердловина має дебіт 1500 - 3000 літрів на годину, що з великим запасом покриває добову потребу родини з 4 осіб, яка становить 400 - 600 літрів.
Дебіт залежить від потужності водоносного горизонту, глибини свердловини та правильного підбору насоса. Перед прийманням свердловини виконавець має провести пробну відкачку, яка підтверджує фактичний дебіт і є підставою для підбору насоса відповідної продуктивності.
