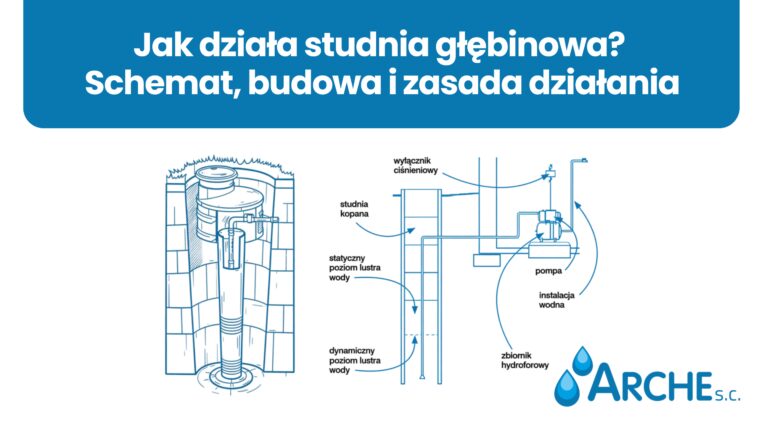

Jak działa studnia głębinowa? Schemat, budowa i zasada działania

Studnia głębinowa to pionowy odwiert sięgający 15 – 200 metrów w głąb ziemi, zbudowany z rury osłonowej stalowej (3 – 9 m od powierzchni), rury PVC o średnicy 125 mm, filtra szczelinowego, obsypki żwirowej, pompy głębinowej, kabla zasilającego, rury tłoczącej, głowicy studziennej i zbiornika hydroforowego. Woda napływa z warstwy wodonośnej przez filtr żwirowy do rury studziennej, skąd pompa tłoczy ją rurą tłoczną na powierzchnię do zbiornika hydroforowego, który utrzymuje stałe ciśnienie w całej instalacji domowej. Cały proces jest automatyczny i nie wymaga codziennej obsługi.

W tym artykule znajdziesz schemat studni głębinowej z opisem każdego elementu, wyjaśnienie warstw geologicznych, przez które przechodzi odwiert, opis zasady działania systemu krok po kroku oraz odpowiedzi na najczęstsze pytania inwestorów.

Czym jest studnia głębinowa i czym różni się od studni kopanej?

Studnia głębinowa to ujęcie wody podziemnej pozyskiwanej z głęboko położonych warstw wodonośnych, chronionych warstwami nieprzepuszczalnych skał przed zanieczyszczeniami z powierzchni. W odróżnieniu od studni kopanej, która sięga zaledwie kilku metrów i czerpie wodę gruntową podatną na skażenia, studnia głębinowa dociera do warstw izolowanych przez naturalne bariery geologiczne. Według danych hydrogeologicznych publikowanych przez Państwowy Instytut Geologiczny – Państwowy Instytut Badawczy (PIG-PIB), warstwy wodonośne w Polsce dla typowego budownictwa jednorodzinnego leżą na głębokości 15 – 80 metrów w zależności od regionu.

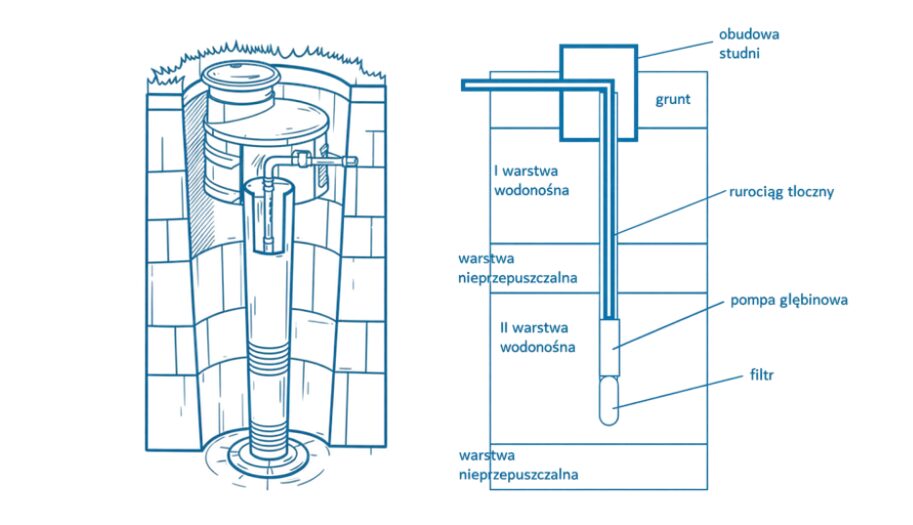

Schemat studni głębinowej z opisem elementów

Kompletna studnia głębinowa składa się z kilkunastu elementów rozmieszczonych od powierzchni gruntu aż po warstwę wodonośną. Każdy z nich pełni konkretną i niezastąpioną funkcję w systemie.

Rura osłonowa i jej rola w konstrukcji

Rura osłonowa stalowa montowana jest na odcinku 3 – 9 metrów od powierzchni terenu i stanowi pierwszą linię obrony przed napływem zanieczyszczeń z wyższych warstw gruntu. Wykonana jest ze stali nierdzewnej lub ocynkowanej o średnicy dostosowanej do planowanego wyposażenia studni. Uszczelnienie przestrzeni między rurą osłonową a ścianą odwiertu wykonuje się masą bentonitową lub cementową – nieszczelność w tym miejscu oznacza bezpośrednią drogę dla wód opadowych i zanieczyszczeń do studni. Poniżej rury osłonowej biegnie rura studzienna PVC o standardowej średnicy 125 mm dla domów jednorodzinnych lub 160 mm dla większych instalacji, z grubością ścianki minimum 5 – 6 mm i atestem PZH dopuszczającym kontakt z wodą pitną.

Rura filtracyjna (perforowana) i obsypka żwirowa

Rura filtracyjna zanurzona jest bezpośrednio w warstwie wodonośnej i posiada precyzyjnie wykonane perforacje – szczeliny lub otwory – przez które woda napływa do studni, zatrzymując jednocześnie cząstki piasku powyżej określonej granicy ziarnistości. Długość sekcji filtracyjnej wynosi zazwyczaj 3 – 6 metrów i dobierana jest do miąższości warstwy wodonośnej. Obsypka żwirowa o frakcji 2 – 4 mm wypełnia przestrzeń między rurą a ścianą odwiertu na całej długości rury filtracyjnej. Pełni podwójną funkcję: stabilizuje konstrukcję rury i stanowi dodatkowy filtr mechaniczny usuwający drobne cząstki, których szczeliny rury nie zatrzymują. Błędny montaż filtra lub obsypki zbyt drobnej frakcji powoduje napływ piasku do instalacji, który ściera wirniki pompy w ciągu kilku tygodni intensywnej pracy.

Pompa głębinowa i jej dobór

Pompa głębinowa to serce całego systemu – zanurzona poniżej lustra wody, odpowiada za transport wody z głębi na powierzchnię. Umieszcza się ją minimum 30 cm nad dnem studni i minimum 2 metry poniżej dynamicznego lustra wody – czyli poziomu, jaki woda osiąga podczas intensywnego pompowania. Pompa zawieszona jest na lince stalowej nierdzewnej AISI 316, a rura tłocząca PE i kabel zasilający towarzyszą jej przez całą głębokość odwiertu. Parametry doboru to głębokość studni (wymagana wysokość podnoszenia), oczekiwana wydajność w l/h, wymagane ciśnienie robocze i średnica odwiertu. Dopuszczalna liczba włączeń to 20 – 30 na godzinę – przekroczenie tego progu (tzw. cyklowanie) grozi przegrzaniem silnika i jego przedwczesną awarią. Prawidłowo dobrana pompa markowego producenta pracuje 8 – 15 lat.

Zbiornik hydroforowy i automatyka ciśnieniowa

Zbiornik hydroforowy (przeponowy) pełni trzy funkcje jednocześnie: gromadzi zapas wody pod ciśnieniem, reguluje ciśnienie w całej instalacji domowej i ogranicza liczbę włączeń pompy. Wewnątrz zbiornika gumowa membrana oddziela wodę od powietrza sprężonego pod ciśnieniem wstępnym (zazwyczaj 1,5 bar). Wyłącznik ciśnieniowy monitoruje ciśnienie w instalacji i automatycznie włącza pompę, gdy spada poniżej progu dolnego (np. 1,5 bar), i wyłącza po osiągnięciu górnego progu (np. 3 bar). Typowe pojemności zbiorników to 24, 50, 80 i 100 litrów – im większy zbiornik, tym rzadziej pracuje pompa. Koszt zbiornika to 300 – 1000 zł w zależności od pojemności. Do prawidłowej pracy system wymaga też zaworu zwrotnego, manometru i zaworu bezpieczeństwa.

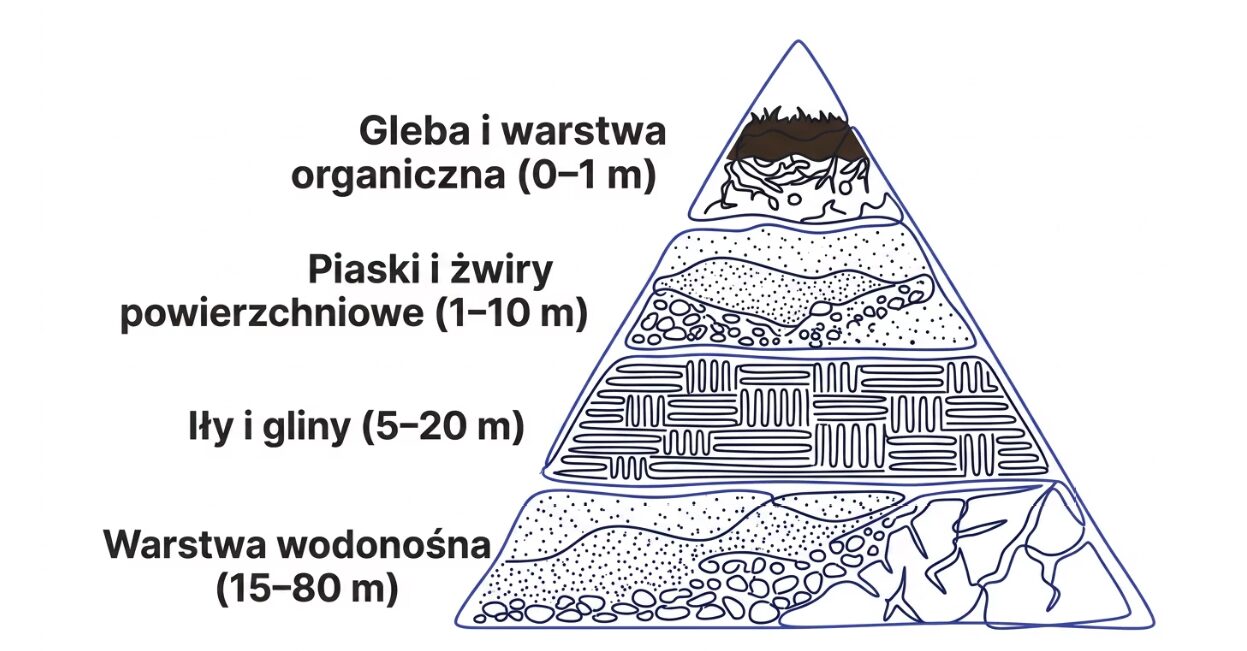

Warstwy geologiczne pod powierzchnią ziemi

Zrozumienie budowy geologicznej wyjaśnia, dlaczego studnia głębinowa musi sięgać tak głęboko i skąd pochodzi czystość wody głębinowej. Profil gruntu typowy dla Polski wygląda następująco.

Gleba i warstwa organiczna (0 – 1 m) to najwyższa warstwa, bogata w materię organiczną, mikroorganizmy i substancje nawozowe. Całkowicie przesiąkliwa dla wód opadowych i zanieczyszczeń. Piaski i żwiry powierzchniowe (1 – 10 m) to strefa, gdzie mogą występować płytkie wody gruntowe podatne na zanieczyszczenia z powierzchni: nawozy, pestycydy, wycieki z szamb. Właśnie z tej strefy czerpie woda w studniach kopanych. Iły i gliny (warstwa nieprzepuszczalna, 5 – 20 m) to naturalna bariera geologiczna odcinająca zanieczyszczenia powierzchniowe od głębszych warstw. Im grubsza i ciąglejsza ta warstwa, tym lepiej chroniona jest woda poniżej. Studnia głębinowa celowo przebija się przez tę barierę. Warstwa wodonośna (15 – 80 m) to sypkie skały (piasek, żwir) lub skały szczelinowe nasycone wodą, zamknięte między warstwami nieprzepuszczalnymi. Woda przebywała tu przez setki lub tysiące lat, naturalnie filtrowana przez kolejne warstwy skalne.

Zasada działania studni głębinowej krok po kroku

Cykl pracy systemu studni głębinowej jest w pełni automatyczny i przebiega bez żadnej ingerencji użytkownika.

Krok 1. Woda z warstwy wodonośnej napływa zgodnie z zasadą naczyń połączonych przez obsypkę żwirową do rury filtracyjnej, wypełniając ją do poziomu tzw. statycznego lustra wody. Krok 2. Pompa głębinowa, gdy wyłącznik ciśnieniowy wykryje spadek ciśnienia w instalacji poniżej progu dolnego, uruchamia się i tłoczy wodę rurą tłoczną PE ku górze. Woda przepływa przez głowicę studzienną i dalej rurociągiem do budynku. Krok 3. Woda trafia do zbiornika hydroforowego, który gromadzi ją pod ciśnieniem sprężonego powietrza po drugiej stronie membrany. Krok 4. Wyłącznik ciśnieniowy monitoruje ciśnienie w zbiorniku: gdy osiągnie górny próg (np. 3 bar), wyłącza pompę. Zbiornik samodzielnie zasila instalację domową do momentu kolejnego spadku ciśnienia. Krok 5. Woda z hydroforu trafia przez instalację do kranów, prysznica, pralki i toalety pod stałym, komfortowym ciśnieniem.

Prawidłowo zaprojektowany system włącza pompę 8 – 15 razy dziennie przy normalnym zużyciu przez rodzinę 4-osobową. Studnia artezyjska – gdzie woda wypływa samoczynnie pod ciśnieniem hydrostatycznym bez potrzeby pompowania – to w Polsce rzadkość, spotykana głównie w wybranych rejonach Niżu Polskiego.

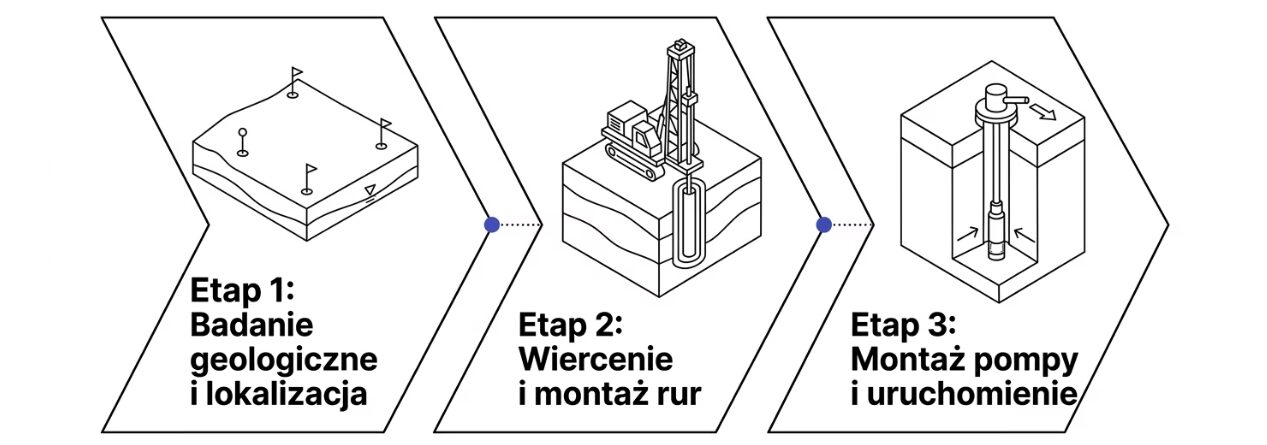

Etapy budowy studni głębinowej

Budowa studni głębinowej to proces kilkuetapowy trwający zazwyczaj 1 – 3 dni robocze od przyjazdu wiertnicy do uruchomienia instalacji, ale poprzedzony kilkutygodniowym etapem przygotowawczym.

Badanie geologiczne i wybór lokalizacji

Analiza hydrogeologiczna terenu pozwala określić głębokość warstwy wodonośnej, typ gruntu i szacunkową wydajność studni przed rozpoczęciem wiercenia. Tereny piaszczyste wymagają odwiertu 20 – 35 metrów, gliniaste 35 – 60 metrów, skalne powyżej 80 metrów. Bezpłatna orientacyjna ocena dostępna jest na portalu GeoLog PIG-PIB, gdzie Państwowy Instytut Geologiczny publikuje mapy hydrogeologiczne Polski w skali 1:50 000. Przed wyborem lokalizacji obowiązkowo sprawdza się miejscowy plan zagospodarowania przestrzennego – w strefach ochronnych komunalnych ujęć wody budowa studni może być zakazana. Zachowanie minimalnych odległości: 15 metrów od szamba i budynków inwentarskich, 30 metrów od przewodu rozsączającego oczyszczalni i 70 metrów od pola filtracyjnego.

Wiercenie odwiertu i montaż rur

Wiercenie wykonuje specjalistyczna wiertnica mechaniczna samochodowa o mocy 120 – 200 KM, zdolna do wiercenia w każdym rodzaju gruntu – od piasku po lite skały. Wiertnica wprowadza sukcesywnie rury stalowe i PVC, a wynosząca urobek płuczka wiertnicza stabilizuje ściany odwiertu. Po osiągnięciu warstwy wodonośnej montuje się rurę filtracyjną, obsypuje przestrzeń żwirem filtracyjnym i uszczelnia górną część odwiertu pierścieniem bentonitowym. Koszt wiercenia w 2026 roku wynosi 200 – 450 zł za metr bieżący odwiertu w zależności od gruntu i regionu.

Montaż pompy i uruchomienie studni

Po zakończeniu wiercenia ekipa opuszcza pompę głębinową na lince stalowej, prowadząc jednocześnie rurę tłoczną PE i kabel zasilający. Głowicę studzienną montuje się na rurze osłonowej, uszczelniając wszystkie przejścia. Rurociąg od studni do budynku prowadzony jest w wykopie poniżej strefy przemarzania (80 – 120 cm), a w budynku montuje się zbiornik hydroforowy z wyłącznikiem ciśnieniowym i zaworami. Pompowanie oczyszczające trwa kilka godzin i wypłukuje drobne cząstki pozostałe po wierceniu. Całkowity koszt kompletnej studni 30-metrowej z pompą i przyłączem wynosi 18 000 – 25 000 zł (dane 2026).

Formalności i przepisy przy budowie studni głębinowej

Studnia do 30 metrów głębokości z poborem do 5 m³ na dobę na potrzeby własne nie wymaga pozwolenia wodnoprawnego – wystarczy zgłoszenie budowlane w starostwie powiatowym z 21-dniowym terminem na milczącą zgodę. To wynika bezpośrednio z art. 395 ustawy Prawo wodne z 20 lipca 2017 roku. Przekroczenie któregokolwiek z tych parametrów lub przeznaczenie wody do działalności gospodarczej wymaga uzyskania pozwolenia wodnoprawnego od Wód Polskich, co wiąże się z kosztami 5000 – 12 000 zł i procedurą trwającą 30 – 90 dni. Przepisy ochrony środowiska mogą całkowicie uniemożliwić budowę studni w strefach ochronnych komunalnych ujęć wody i na obszarach Natura 2000.

Najczęstsze problemy ze studnią głębinową i jak im zapobiegać

Konserwacja i utrzymanie studni głębinowej

Właściciel studni odpowiada za jakość wody zgodnie z obowiązującymi przepisami – to odróżnia studnię od wodociągu, gdzie kontrola jakości leży po stronie zakładu. Coroczne badanie jakości wody w Sanepidzie lub akredytowanym laboratorium kosztuje 350 – 600 zł i pozwala wykryć problemy zanim staną się poważne. Przegląd serwisowy co 6 miesięcy (300 – 550 zł rocznie) obejmuje kontrolę pompy, ciśnienia i uszczelnień. Dezynfekcja studni przeprowadzana raz w roku lub po każdej ingerencji technicznej – proporcja: 2 łyżeczki wapna chlorowanego na 10 litrów wody w studni.

Przed zimą trzeba sprawdzić izolację obudowy i rurociągu naziemnego – strefa przemarzania w Polsce wynosi 80 – 120 cm w zależności od regionu. Po dłuższym przestoju (zimowanie, urlop powyżej 3 miesięcy) przepompuj studnię przez 15 – 30 minut zanim zaczniesz korzystać z wody – brunatna woda na początku to znak stagnacji i nie jest niebezpieczna, ale wymaga odprowadzenia przed użyciem.

Najczęstsze pytania o studnię głębinową

Poniżej konkretne odpowiedzi na pytania inwestorów planujących budowę studni lub dopiero zapoznających się z tematem.

Jak głęboka musi być studnia głębinowa?

Optymalna głębokość dla większości regionów Polski to 25 – 40 metrów, gdzie warstwy wodonośne są stabilne i dobrze chronione przed zanieczyszczeniami. Minimalna głębokość studni głębinowej to ok. 15 metrów, poniżej tej wartości woda nie jest odizolowana warstwą nieprzepuszczalną. Na terenach piaszczystych wystarczy 20 – 35 metrów, na glebach gliniastych 35 – 60 metrów, a na terenach skalistych powyżej 80 metrów. Im głębszy odwiert, tym czystsza woda, ale też wyższy koszt – każde 10 metrów to dodatkowe 2000 – 4500 zł.

Ile kosztuje budowa studni głębinowej w 2026 roku?

Kompletna studnia 30-metrowa z pompą, hydroforem i przyłączem kosztuje 18 000 – 25 000 zł, studnia 40-metrowa 22 000 – 31 000 zł, a 50-metrowa 26 000 – 38 000 zł. Sam odwiert to 200 – 450 zł za metr bieżący (dla studni 30 m: 6000 – 13 500 zł). Każde dodatkowe 10 metrów głębokości zwiększa koszt o 3500 – 5000 zł. Do budżetu warto doliczyć stację uzdatniania wody (2000 – 6000 zł), jeśli badanie po wierceniu wykaże podwyższone żelazo lub twardość.

Czy na studnię głębinową potrzebuję pozwolenia?

Studnię do 30 metrów głębokości z poborem do 5 m³ na dobę na potrzeby własne wystarczy zgłosić w starostwie powiatowym – to prosta formalność bezpłatna z 21-dniowym terminem milczącej zgody. Przekroczenie któregokolwiek z tych parametrów lub przeznaczenie wody do działalności gospodarczej wymaga pozwolenia wodnoprawnego od Wód Polskich. Przed budową trzeba sprawdzić MPZP, bo w niektórych strefach ochronnych budowa studni jest zakazana. Lekceważenie przepisów grozi grzywną i nakazem likwidacji studni.

Czy woda ze studni głębinowej nadaje się do picia?

Woda z głębokich warstw wodonośnych jest naturalnie filtrowana i zazwyczaj ma dobre parametry, ale przed spożyciem wymaga badania fizykochemicznego i bakteriologicznego w laboratorium. Koszt badania to 350 – 600 zł. Najczęstsze problemy to podwyższone żelazo, mangan i twardość wody, które usuwa się stacją uzdatniania (3000 – 10 000 zł). Coroczne badanie jest zalecane, a obowiązkowe po każdej ingerencji technicznej w studnię.

Jak długo służy studnia głębinowa?

Prawidłowo wykonana studnia głębinowa funkcjonuje 25 – 50 lat bez konieczności ponownego wiercenia. Pompa głębinowa wymaga wymiany co 8 – 15 lat w zależności od jakości wody i intensywności eksploatacji. Żywotność skraca praca w zapiaszczonej wodzie, cyklowanie powyżej 30 włączeń na godzinę i brak regularnej konserwacji. Właściwie dobrany zbiornik hydroforowy i coroczne badania wody wydłużają życie całej instalacji nawet o kilkanaście lat.

Ile prądu zużywa pompa głębinowa?

Typowa domowa pompa o mocy 0,75 – 1,5 kW zużywa 1 – 3 kWh dziennie, co daje roczny koszt energii 400 – 900 zł. To wielokrotnie mniej niż roczne rachunki za wodę z wodociągu dla rodziny 4-osobowej (2400 – 2700 zł). Właściwie dobrany zbiornik hydroforowy 50 – 100 litrów ogranicza liczbę włączeń pompy, obniżając zużycie prądu. Falownik (inwerter) pozwala na płynną regulację obrotów zamiast trybu start-stop i dodatkowo obniża zużycie energii o 20 – 30%.

Czy studnia głębinowa działa zimą?

Tak, warstwa wodonośna na głębokości 15+ metrów nie zamarza i studnia dostarcza wodę przez cały rok. Zagrożone są wyłącznie elementy naziemne – rurociąg od studni do domu powinien przebiegać poniżej strefy przemarzania (80 – 120 cm w zależności od regionu Polski). Obudowę studni i zbiornik hydroforowy trzeba chronić przed mrozem izolacją ze styropianu lub wełny mineralnej. Przy studniach sezonowych na zimę spuszcza się wodę z instalacji naziemnej.

Ile wody dziennie dostarcza studnia głębinowa?

Typowa domowa studnia głębinowa osiąga wydajność 1500 – 3000 litrów na godzinę, co z dużym zapasem pokrywa dobowe zapotrzebowanie 4-osobowej rodziny wynoszące 400 – 600 litrów. Wydajność zależy od miąższości warstwy wodonośnej, głębokości odwiertu i prawidłowego doboru pompy. Przed odbiorem studni wykonawca powinien przeprowadzić pompowanie próbne, które potwierdza rzeczywistą wydajność i stanowi podstawę do doboru pompy o odpowiedniej wydajności.
